双钳多功能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而精心设计制造的。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电流、漏电流测量。

很多消费者购买该仪器后都不知道该如何正确使用，今天就让我们一起学习下双钳形接地电阻测量仪的使用方法。

一、接线流程：

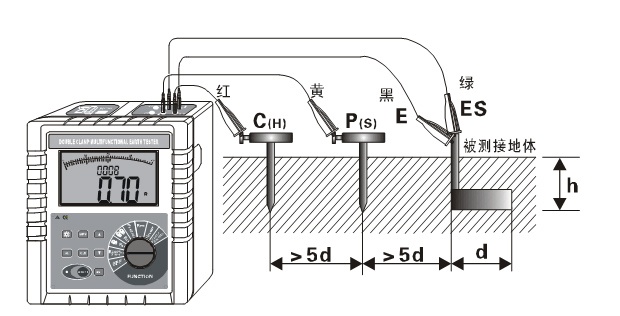

如图所示：从被测物体起，分别将P(H)、C(H)辅助接地棒呈一条直线深埋入大地，将接地测试线(黑、绿、黄、红)从仪表的E、ES、P(S)、C(H)接口对应连接到被测接地极E、辅助电压极P(S)、辅助电流极C(H)上。

二、测试步骤：

连接好测试线后，先将FUNCTION功能选择旋钮旋至“REARTH”位置，进入接地电阻测试模式，按一下“START”键开始测试，测试过程中有倒计数指示及测试进度棒图指示，测试完毕后显示稳定的数据，即被测接地体的接地电阻值R。

三、测量方法：

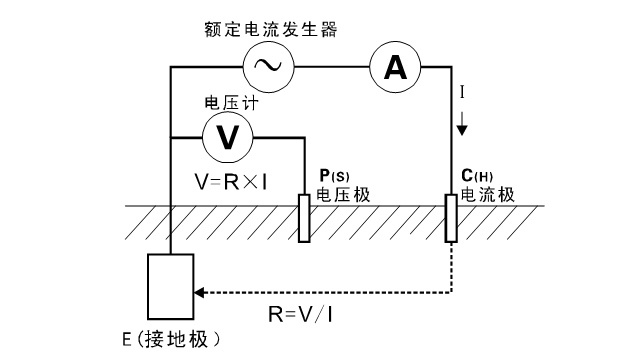

二三四线法测量：变极法，测量电流20mA Max

选择法测量：变极法，测量电流20mA Max

双钳法：非接触互感测量法，测试电流1mA Max

土壤电阻率：四极法(温纳法)

直流电阻：变极法

以上就是对使用双钳形接地电阻测量仪测量接地电阻的使用方法。
