回路电阻测试仪的设计依据了什么原理呢？
发布日期：2020-05-11 点击：1038次

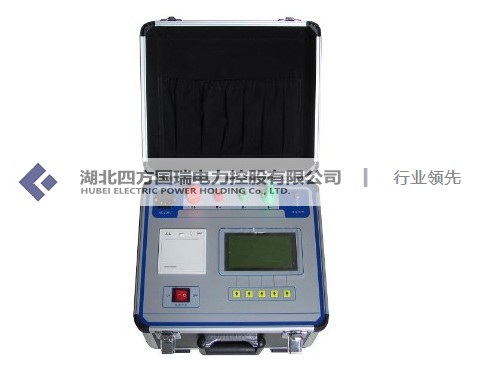

回路电阻测试仪是根据电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A和200A。可在电流100A的情况下直接测得回路电阻，也可以在电流200A的情况下直接测得回路电阻，然后的测试结果都用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
回路电阻测试仪的设计采用了高可靠性的大功率集成电路,由直流恒流源、前置放大器、A/D转换器、指示装置等部分组成,是具有毫欧、微欧量程的低值电阻测量仪,操作简单,可一键测量回路电阻、导线电阻、线圈的电阻等,且测试电流能自动稳流,保证了测试数据的稳定可靠。
回路电阻测试仪在测量时,由高频开关电源输出100A或更大的电流,施加于被测电阻的两个端钮之间,通过采样电路采集电流流过被测电阻所产生压降的模拟信号,经前置放大器放大后,由A/D转换器将模拟信号转换成数字信号,再经微处理器对数据进行滤波、运算、处理,根据串联电路电流处处相等的原理,通过欧姆定律R=U/I,由负载两端的压降U和回路中的电流I之比得出被测体的直流电阻值。
