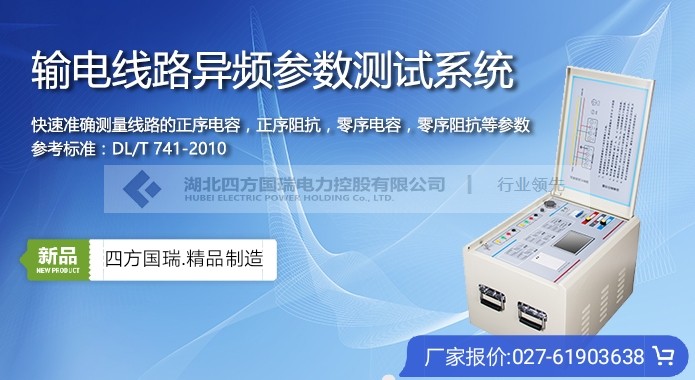

SFXL-Y 输电线路异频参数测试系统2020报价

发布日期：2020-05-09　点击：3267次

简要描述：

SFXL-Y 输电线路异频参数测试系统 测量线路间互感和耦合电容（线路直阻采用专门的HVLR线路直阻仪进行测量）
DSP数字信号处理器为内核

产品简介 Product Introduction
在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，最后用指针式的高精度电力测试仪表（电流表、电压表和功率表）测量各个电参量，最后计算得到输电线路工频参数测试结果。整套试验设备体积庞大，重量大，需要吊车等配合工作，十分不利于现场工作，而且由于测试电源是工频电源，容易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，对电源的容量和体积要求又进一步提高。

目前市场中销售的不提供测试电源的输电线路参数测试仪器，测试过程中仍然需要庞大的工频电源设备，在强干扰情况下依然无法正常工作，严重时甚至烧毁仪器，这类仪器只是替代了传统的表计，实现了测试和计算自动化，但是无法解决测量中的抗干扰和三相电源设备体积庞大的根本问题。

随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，华天电力开发了新一代HTXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

产品别称：输电线路异频参数测试系统

技术参数

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

产品特征 Product Characteristics
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的HVLR线路直阻仪进行测量)。
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量。
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量。
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便。
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量。
6、测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量。
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题。
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

四方国瑞电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。四方国瑞电力24小时为您服务：027-61903638。
