四方国瑞电力是一家专业研发生产变频串联谐振的厂家，本公司生产的变频串联谐振在行业内都广受好评，以打造最具权威的“变频串联谐振“高压设备供应商而努力。调频串联谐振试验装置简介

随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

    调频串联谐振装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。

调频串联谐振试验装置工作原理

    调频串联谐振试验装置运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

    四方国瑞生产的调频串联谐振装置是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

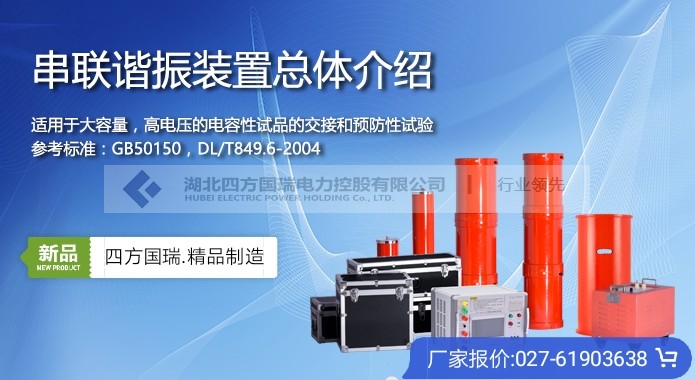

调频串联谐振装置组成部件： 由变频电源、励磁变压器、高压电抗器和电容分压器组成 。

  现场耐压试验取高电压最直接的方法是使用试验变压器将电压升到耐压试验所需要的电压值，但该方法存在很多局限性。被试验设备电压等级越高，试验变压器的变比就越大，由于试验电压比被试设备运行电压高很多，对变压器的绝缘水平要求较高，且带负载能力受到二次绕组的容量和现场试验电源的很大限制；因此，只有较低电压等级和较小电容值的被试设备才使用试验变压器产生高压进行耐压试验。对于较高电压等级和较大电容值的被试设备，现场常用串联谐振方法产生高电压进行耐压试验；对于较低电压等级和大电容值的被试设备，现场常用并联谐振方法产生高电压进行耐压试验。并联谐振方法主要用于电力电缆的交流耐压，它较好地满足了被试设备较大电力的要求，但产生的电压并不高，本文对这种方法不进行讨论。串联谐振产生高电压方法的应用较为广泛，但现场使用这种方法进行耐压试验时也遇到不少问题。本文主要就变频串联谐振耐压试验的原理及应用进行分析与研究。

一、对高压电气设备进行交流耐压试验的必要性

  (1)直流耐压试验不能反映设备实际工况下的电场分布，难以正确发现高压电气设备的内部缺陷。直流电压下，电气元件上的电压按电阻分布，交流电压下电气设备上的电压则是按介电常数分布，它反映实际运行的情况。例如: 对于交联电缆、全膜或纸膜电容器，其固体介质的电阻率可高达1-100EΩ*m，当其电容元件绝缘薄膜绝缘不良时，其电阻率可大幅下降，只有原电阻率的几分之一。做直流耐压时。电阻率高、绝缘良好的电容元件可承受的电压较不良电容元件反而高出几倍，使绝缘不良的电容元件反而更容易通过试验，但在运行电压下，其绝缘缺陷便会暴露出来，诱发故障。(2)直流电压可使高压电气设备内部的局部放电大为减弱，不利于绝缘缺陷的检出。高压电气设备内部的某些绝缘弱点或极板边缘电场集中的部位均可能产生局部放电，持续的局部放电对绝缘是有害的。因高压电气绝缘的多样性，在导体和绝缘介质之间往往存在多种绝缘介质，而各种介质的场强分布不同，加压时，场强较高的介质会先发生局部放电，但是同样的复合材料，在直流电压作用下，局部放电会大大减弱。气隙发生局部放电后产生的正、负离子形成反向电场强度E'，使气隙中的合成场强下降，使局部放电削弱甚至熄灭。而交流电压则不然，只要外加试验电压高于局部放电起始电压，每半周内至少会发生两次局部放电，因此交流耐压试验检出的绝缘缺陷远比直流耐压敏感。(3)工频交流耐压试验反映(符合)实际运行电压波形，与运行中出现的工频暂态电压升高的情况较为符合，不存在等价性问题。但工频耐压，试验设备的容量不易解决:工频耐压试验由于其设备庞大笨重，现场运输困难，一般仅能在现场做110kv电压等级的GIS和SF6断路器，且试验过程中若被试品发生闪络或击穿，短路电流极易烧伤被试品。综上所述，施加交流耐压才能真实地考核高压电气设备的制造质量，才能有效地检出因各种因素造成的绝缘缺陷，但工频耐压存在一些缺陷。
