变频串联谐振权威厂家-湖北四方国瑞电力

发布日期：2020-05-09　点击：2463次

  四方国瑞电力是一家专业研发生产变频串联谐振的厂家，本公司生产的变频串联谐振在行业内都广受好评，以打造最具权威的“变频串联谐振“高压设备供应商而努力。

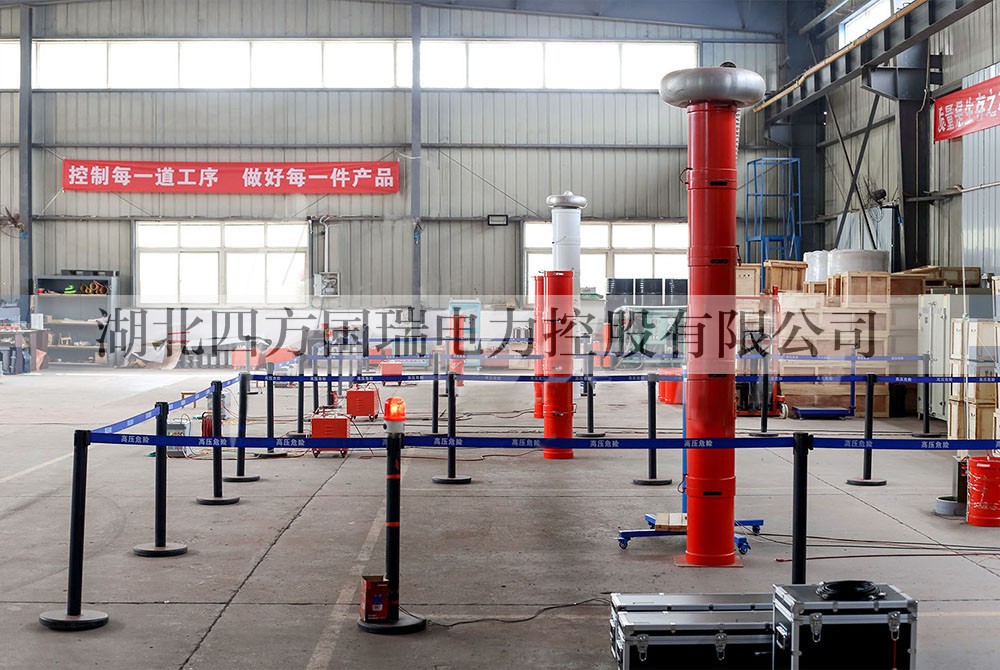

  变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

  变频串联谐振试验装置电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，试验电源只需提供系统有功的消耗，因此其所需电源功率只有试验容量的1/Q。而且，由于串联谐振试验不需要大功率调压装置和工频试验变压器，谐振激磁电源只需试验容量的1/Q，使得串联谐振系统重量和体积大大减少。另外，谐振电源是谐振式滤波电路，其能改善输出电压波形，从而防止谐波峰值对试品的误击穿。而在串联谐振状态下，当试品绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，故其还可防止大的短路电流对故障点的烧伤。湖北华电南瑞厂家浅谈变频串联谐振试验装置在电力工程中如何应用？

  变频串联谐振试验装置原理分析：在电阻、电感及电容所组成的串联电路中，当容抗与感抗相等时，电路中的电压与电流相位相同，电路呈现纯电阻性，此即为串联谐振[3]。当电路发生串联谐振时，电路的阻抗Z=R，此时回路总阻抗值最小，回路电流最大值。图1（a）所示为电感和电容元件串联组成的一端口网络，其等效阻抗，当发生谐振时，其端口电压与电流同相位，即，由此可推得谐振角频率和谐振频率分别为，。定义谐振时的感抗或容抗 为特性阻抗ρ，则特性阻抗ρ与电阻R的比值即为品质因数Q。

  四方国瑞生产的变频串联谐振装置的特点可以分为以下几点：

1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生 。
2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运。
3、电源采用220V单相电源或380V单电源，方便现场取电。
4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车。
6.操作简单，体积小，重量轻，非常方便现场使用及搬运（体积与重量约为传统试验变 压器的1/10～1/30；
7.对现场电源要求低；
8.试验等效性好；
9.特有低谐波专利技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤；
10.通过权威机构--武汉高压研究所严格的型式试验鉴定，确保人员及设备安全； 在东北电科院组织的2008年全国设备大比武中名列前茅；
11.符合国标要求有监测峰值功能，可实时监测高压试验波形；
12.一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；
13.自带微型打印机，随时打印保存试验数据；

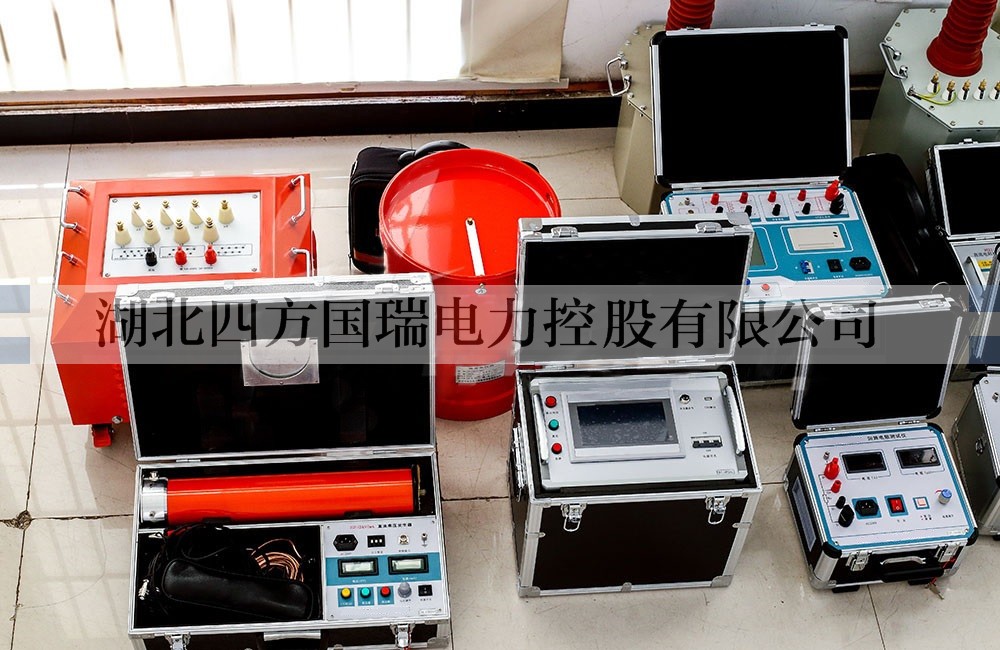

串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。
该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
1.稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
 2.自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，zui后锁定谐振频率。
3.支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
4.系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。
5.保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

  湖北四方国瑞电力控股有限公司（简称：四方国瑞电力，www.electricitys.com），公司是在原武汉高压研究所试验设备制造厂根据国家政策的要求完成股份制改制而成立的高科技公司之一。经湖北省电力技术监督局批准通过，在武汉东湖新技术开发区成立，是国内最早从事高压测试的厂家之一，属国家电力系统的电力试验设备生产制造企业。公司本着自主研发、生产与销售的原则，竭力降低各个环节的成本，为广大用户 和经销商提供性价比最高的产品，广泛应用于电力、水利、石油、铁路、矿山、化工等行业。
