电缆故障定位仪指南

发布日期：2020-05-07　点击：1122次

大约40年前首次引入地下电缆故障定位仪器时，所要做的只是发现地下的水，天然气或下水道管线。如今，随着通讯电缆在地下环境中连接公用事业线路，定位变得更加复杂。但是，令人惊讶的是，如今的地下电缆故障定位仪器依赖于早期的地下电缆故障定位仪器所采用的相同基本技术-将电信号注入所定位的电缆。定位器还可以找到问题电缆。

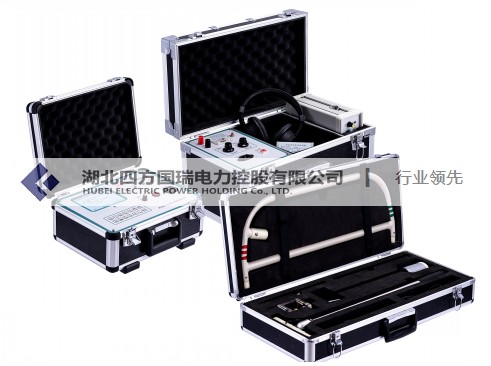

地下电缆故障定位仪（又称电缆故障测试仪）器的组成

自从发展以来，电缆故障定位仪器通常由两部分组成-发射器和接收器。发射器将电信号施加到要跟踪的电缆或管道上，而接收器接收该信号，从而使定位器操作员可以跟踪信号的路径并跟随被定位的电缆。

通常可以将发射器产生的电磁场设置为特定频率，具体取决于电缆中导体的类型。频率选择范围可以从小于1 kHz到大约480 kHz。

虽然定位的基本技术没有太大变化，但是将信号传输到电缆上的方法却有所改变。除了不需要使用发射器的无源信号之外，发送信号的三种最常见的技术是直接连接，通用感应和感应耦合。

信号类型和定位技术

无源信号是一种自然发生在导体周围的信号，在这种情况下是地下公用设施。无源信号的一些示例包括：

1.电流沿着电源电缆流动。

2.使用金属管或电缆护套作为方便导体的电力系统的接地电流。

3.来自甚低频（VLF）无线电传输的射频电流，该电流已经穿透地面并沿着地下公用设施流动。

仅使用接收器执行被动扫描以搜索无法访问，被遗弃或未知的实用程序。为了执行被动扫描，在“电源”模式下遍历测量网格，接收器刀片与移动方向成一直线，并且与可能会穿过的任何公用设施成直角。当接收方指示实用程序存在时，将对其进行精确定位，跟踪和标记。然后继续进行扫描，直到标记了所有检测到的实用程序，并且已在两个方向上遍历了整个网格。完成扫描后，将以“无线电”模式重复整个过程，以搜索辐射VLF无线电信号的实用程序。

无源信号使公用事业得以定位，但未被识别，因为同一信号可能出现在网格中的多个公用事业上。为了解决这个问题，必须将有效信号施加到每个单独的公用事业线上。

如果由于无法访问有效信号而无法将其施加到线路上，则必须执行常规感应扫描。该发射器包含一根天线，当将其直接放置在公用事业线路顶部的地面上时，会向其中感应信号。使用感应的优点是可以在不访问线路的情况下施加信号，并且信号非常快速且易于使用。缺点是，在较深的目标上感应效率很低，仅在低至6英尺的深度才有用，并且信号可能会感应到目标以外的线路。此外，信号强度通常会在周围的土壤中丢失，信号被钢筋混凝土屏蔽，除非绝缘电缆的两端均有效接地，否则信号不会应用于绝缘良好的线路。尽管存在缺点，但是当GPR结果不确定时，归纳扫描有时仍可以成功地找到未知或废弃的公用设施。

有源信号不能应用于不导电（非金属）的公用线路。为了解决这个问题，必须通过一个人孔，手孔，清洁或集水盆将可检测的风管杆或独立的探测仪插入管线。该方法的缺点是某些非金属公用事业管线没有接入点或可能被碎屑阻塞。但是，这是定位光纤，将来使用的管线，下水道和下水道的最佳方法。
