变频串联谐振120kVA/30kV试验

发布日期：2019-07-22　点击：3475次

在进行实操之前，我们要进行部分理论讲解，要知道如何接线，如何组装及为什么等。

原理

说到组装，大家都知道串联谐振是由，变频电源、激励变压器、电抗器和分压器4个基本仪器组成（部分带有一个补偿电容）

那么为什么多了个补偿电容呢？补偿电容怎么接线呢？

现场以一根长约15米，单芯截面积为70mm，8.7/10KV的电缆为试验品。

我们知道了电缆的长度，单芯截面积，电压等级，那我们就能通过电缆容量计算器得出电缆容量值为0.0033uF，还能得出谐振频率，和电流值，并且通过查看国标确认我们需做试验的耐压为17.5KV。

那么得出这些有什么用呢？首先我们需要知道什么是串联谐振？

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。

公式：

XL＝ 2πfL

Xc＝1／(2πfC)

谐振频率：

F=1/2p

I=2pFCU

这套串联谐振的频率在30到300直接才能运行，超过300或者低于30都是无效的。

到了这里可能很多电力人会直接以0.0033uF为电容值，直接去计算频率值，这样是不对的，分压器中铭牌表示了2500PF的电容值。所以需加上2500PF。这样还不够，知道了电容值，还需要知道电感值。

这里一节电抗器铭牌表示的电感为60H,电流为1.25A。这样就可以算出频率值和电流值了。对于被试品电缆一节电抗器就可以完成了。

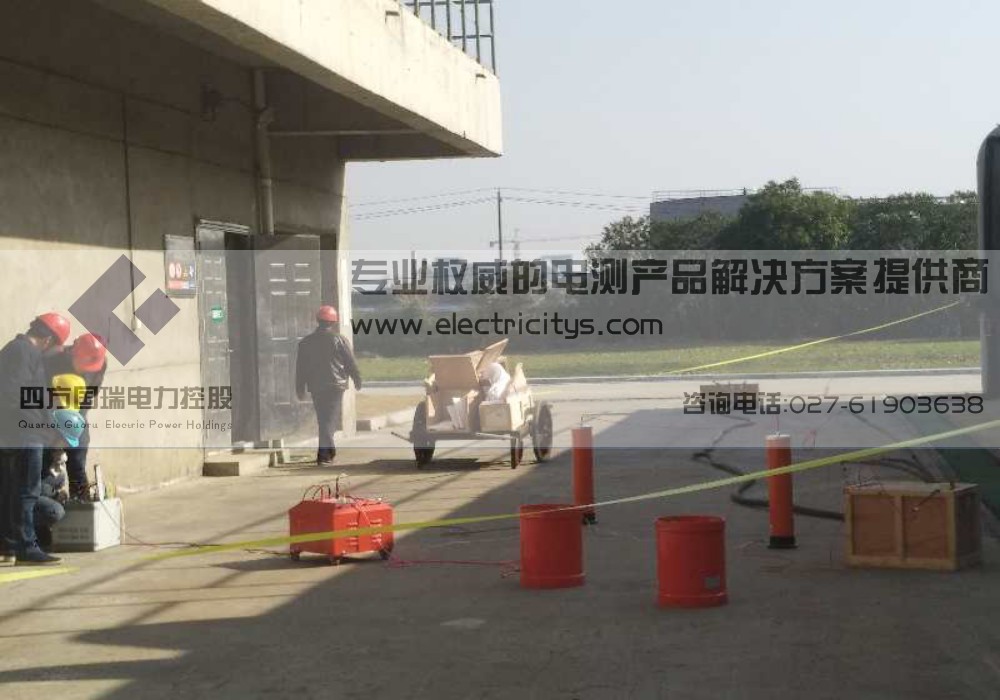

开始接线，仪器组装连线

将变频电源接上380V电源、电源输出线接上激励变压器、按激励变压器面板图纸对激励变压器进行接线及切换夹片。用可拖地电压输出线接电抗器，电抗器在和分压器连接，分压器数据线2根，这里只用其中一根线（另根备用，）与变频电源连接。然后将变频电源、激励变压器、分压器上的接地端子分别接地。很多电力人会忘记激励变压器X尾端也要需接地，这里特别提醒现场培训的电力人。

最后对现场试验可以接补偿电容，也可以不接，如何接上补偿电容在计算频率时需要加上补偿电容值，反之不加。加上补偿电容时直接将补偿电容并联在分压器上，接地端子接地就可以了。补偿电容在做主变时需要接，因为主变电容值很小，所以在做主变时我们会接上补偿电容。

仪器与电缆连线

将电抗器与分压器之间引出一根线直接连接到需试验电缆相上即可，电缆另外两相及屏蔽线接地，电缆另端树丫式分开。注意：在连接电缆前需为电缆做绝缘试验，确认每相与地及相与相之间绝缘完好。

接线完成后开通电源，开机，对变频电源进行设置，主要修改2个地方，一个为试验电压，一个为耐压时间。

完成设置后第一次试验为自动试验，第二次为手动试验

自动试验

直接进入自动试验界面，点击自动试验，试验将动找谐振点，升压，计时及降压。

手动试验

可以手动调整频率找谐振点，用手动升到所需电压，点击开始计时，计时完成，点击降压停机。

此处可有2种操作模式（手动和自动）

操作组装，接线，自动试验及手动试验需亲手操作，印象和熟练度会更深！
