变频串联谐振耐压试验装置户外演示-大型变压器试验操作请注意

发布日期：2019-07-20　点击：25743次

变频串联谐振耐压试验装置产品原理

在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

下面是变频串联谐振耐压试验装置原理图：

变频串联谐振耐压试验装置用途

在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。变频串联谐振适合各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验。

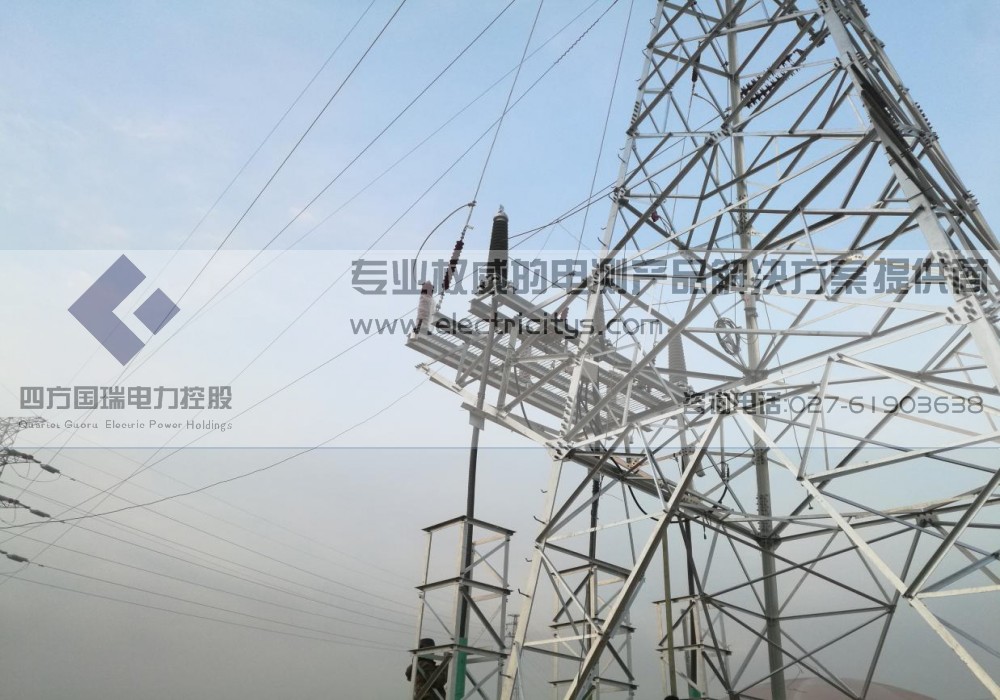

原理了解清楚之后，进行现场实操试验，现场有3根电压等级110KV，截面积300mm，长度约为400米的电缆，电缆架空在两个铁塔之间。

变频串联谐振耐压试验装置接线

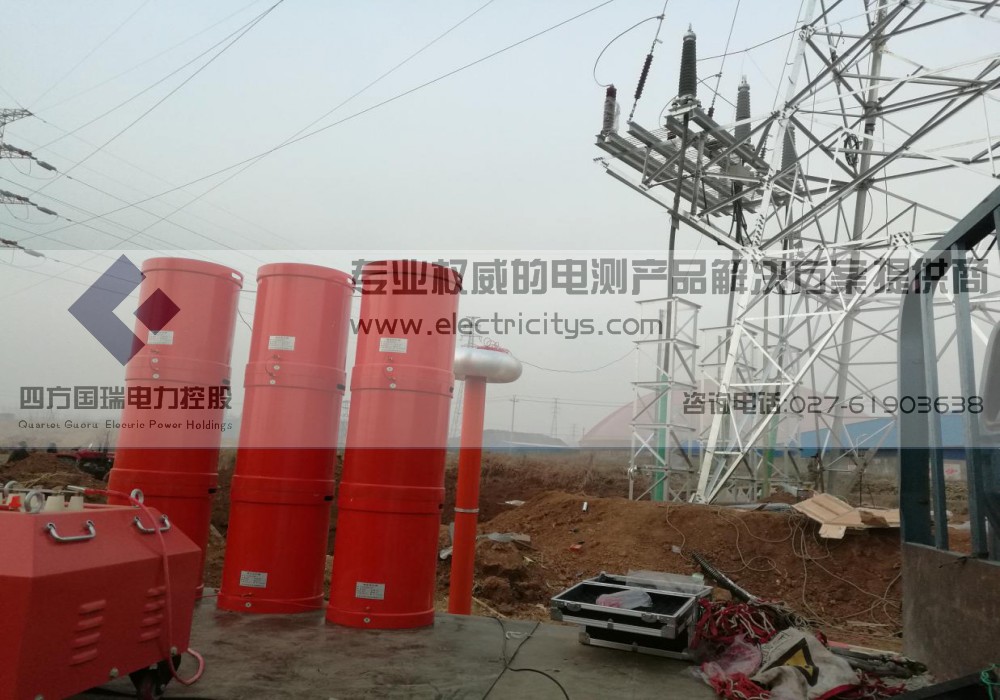

将380V电源接入变频电源STXZ-30KW的输入端（在现场没有市电时，也可以用发电机或发电车进行供电），将变频电源的输出接激励变压器STXZ-30KVA的输入端，变频电源的接地端子和激励变压器接地端子相连，将激励变压器的抽头组和成8KV的排列方式（激励变压器分为4KV，8KV，16KV 3种排列方式，面板上有接线图）将激励变压器的x1高压尾端子与激励变压器接地端子进行短接，将A4高压输出端子用专用高压硅胶线接电抗器SFDK-90KVA/45KV X端。将九节电抗器三节串联三组并联进行连接，将电抗器高压端接电容分压器SFFY-500PF/270KV高压端，电容分压器低压信号端用信号线接变频电源“分压器信号”端口。电容分压器接地端接激励变压器接地端，在将接地端子良好接地。从电容分压器高压端用高压引线接到被试电缆其中一端，另外一端悬空，现场周围拉警戒线，派工作人员值守。这样我们的线就接好了。

变频串联谐振耐压试验装置下面开始进行试验

先打开变频电源SFXZ-30KW电源开关，进入“参数设置”界面，设置起始频率为20HZ—300HZ,起始电压为30V，分压器变比为3000（根据客户分压器变比设置），在将试验电压设为126KV（客户为110KV电缆，国标规定交流耐压最高为128KV），试验时间设为15min，“过压保护”“过流保护”“闪络保护”为根据客户设置的试验电压自动设置。参数设置完成后，我们进入“自动试验”界面，点击“开始试验”，此时仪器会自动寻找谐振频率，自动升压，自动计时，自动降压，全自动完成试验过程。我们点击“开始试验”以后。仪器开始自动寻找谐振频率，最终谐振频率为:73.9HZ,寻找到谐振频率后，仪器开始自动升压，当电压升至126KV时，仪器开始自动计时（在此期间如有异常，请按变频电源面板上“急停”按钮），当计时到达15min时，仪器自动降压停机，降压之后我们保存数据。到此，试验结束，输出电压稳定，仪器运行正常，期间未发生过流，闪络等故障，试验成功
