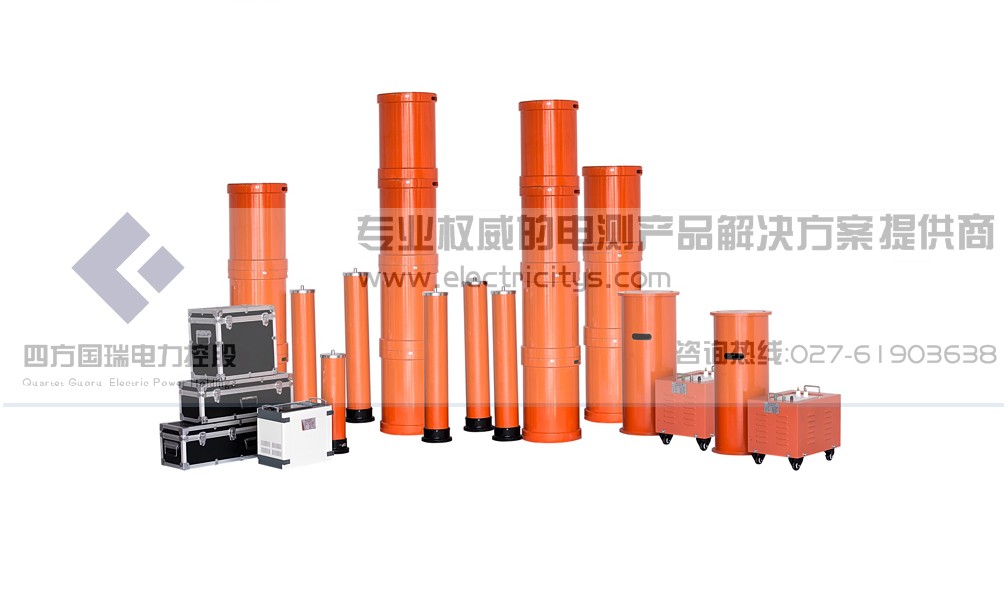

四方国瑞电力为您分享变频串联谐振试验装置各项性能的稳定，变频串联谐振是运用变频串联谐振原理，利用励磁变压器激起变频串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C变频串联谐振，谐振电压即为加到试品上电压。变频控制器，励磁变压器，高压电抗器，高压分压器等组成了变频串联谐振装置。变频控制器首要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。广泛用于电力、冶金、石油、化工等职业，适用于大容量，高电压的电容性试品的交代和预防性实验。

功用：

1.安稳性、可靠性高。切换器选用进口功率元件作为功率变换的核心，电压输出和频率输出安稳，电磁兼容规划合理，维护功用完善，经过屡次高压直接对地短路的测试，切换器依然保持无缺，一起切换器也有很强的过载才能。

2.自己调谐功用强大。切换器自己调谐时，从30Hz到300Hz自己扫频，显现扫频曲线，用户能直观地看到切换器调谐进程;扫频完成后，切换器依据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，zui后*确定谐振频率。

3.支撑多种实验形式。切换器支撑“自己调谐+手动调压”，“自己调谐+自己调压”，“手动调谐+手动调压”等实验形式，引荐使用“自己调谐+手动调压”形式，既能快速找到谐振点，又能经过手动调压控制实验进程，安全性更高。

4.切换器人机交互界面友好。实验参数设置、实验控制、实验成果同等屏显现，直观明晰，并具有自己计时及操作提示功用。全触摸屏操作及显现，具有实验数据保存和查询功用。

5.维护功用完善。具有零位维护(电压输出控制旋钮不在零位时，禁止切换器启动)，过压维护，过流维护，闪络维护等功用，保证了切换器的可靠性。
