微机继电保护测试仪平行式扫描原理

发布日期：2019-05-23　点击：4410次

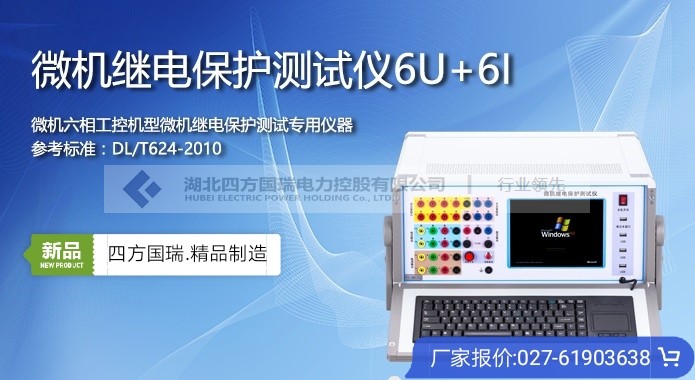

电力工作者在工作中，经常需要对电力变压器、继电器等高压电力设备进行性能测试仪，因此需要用到微机继电保护测试仪，而其平行式扫描是微机继电保护测试仪一个比较常规的试验项目，本文就以SFJB-1000微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪平行式扫描原理。

        试验中待测试的扫描边界点由起点阻抗Z、扫描线倾角、间距以及扫描线数目决定，同理，此处扫描线倾角以平行于R 轴为0°。设置完以上参数后，程序自动以起点阻抗Z 为开始，沿R 轴正方向，按“扫描间距”等距离地计算各扫描线，扫描线的方向平行于“扫描倾角”方向，扫描线的长短由“扫描长度”确定。每条扫描线与整定边界特性的交叉点即为测试时等待搜索的动作边界点。
        如果程序计算过程中发现某条扫描线的搜索起点或终点的电压、电流越限，则自动忽略该扫描线。
        测试开始时，测试仪首先测试中心点的动作情况。中心点必须动作，否则将停止试验。这是因为沿每一扫描半径线由半径端点向中心点搜索被认为是从动作区外向动作区内搜索，如中心点不动，搜索势必无法进行。中心点动作后，沿每条半径线的搜索是从半径端点逐点向前推进进行测试，在半径端点处不动作，逐点推进直至找到动作点，即为该线的动作边界值，在阻抗平面上打上圆点标记，再进入下一条线搜索。微机继电保护测试仪是比较常规的高压电力试验设备，精度比较高，电力工作者需要熟练掌握其原理和使用方法。
