直流高压发生器试验现场应如何接线方法?

发布日期：2019-05-18　点击：1381次

直流高压发生器提供直流高压源，是专门用来检测电力器件的电气绝缘强度和泄漏电流。 直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代产品，直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路，从而最大的保护了仪器不受损伤。在日常的使用中，直流高压发生器又是如何接线。

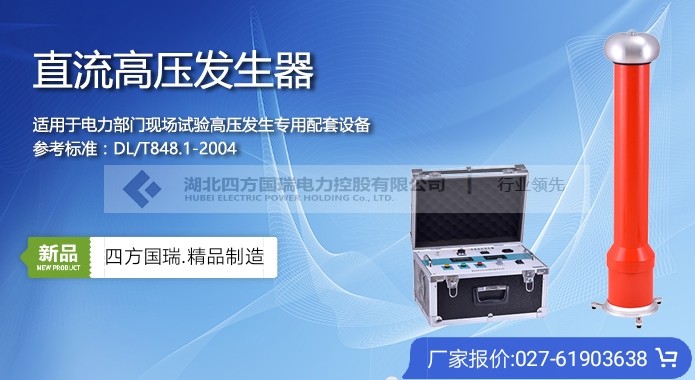

1、首先检查直流高压发生器的操作箱和倍压筒是否完好和清洁，AC220V电源线和连接电缆不应断路或短路。

2、将操作箱和倍压筒用专用电缆连接好，并留有足够安全的距离。然后，与试品避雷器或者其它负载相连，同时，还应将放电棒接地线连接好。

3、检查全部电路连线，并确认无误后，进行下述空载试验。

4、将直流高压发生器的电源开关置于“分”位置，将高压输出调节旋钮逆时针旋到底，合上电源开关，表头有显示，按合闸按钮，听见“啪”声，表示继电器合上，并有轻微振荡声，顺时针缓缓调节输出旋钮，调至所需电压值。如果需要使用过流、过压保护功能，请将过流、过压保护调节旋钮置于相应位置。

过压保护功能：当用户在做试验时为了保证该机不被损坏，当负载电压超过该机额定输出电压时，防止过电压损坏设备，可采用过压保护来防止这种情况发生。首先按要求进行接线后，将试品断开，空载升压至所需保护电压值，缓慢调节过压保护旋钮，一直到该机产生保护，当直流高压发生器过压指示灯亮，然后将输出调节旋钮归零，关掉电源，放电后进行试品连结，再进行升压试验。

过流保护功能：当用户在做试验时，为了保证该机不被损坏，当负载电流超过该机额定输出电流时，这时过流保护动作，高压无输出，同时过流指示灯亮。这时应关掉高压和电源开关，查清原因后再进行试验。

0.75U1mA键使用：在做氧化锌避雷器试验时，当高压电流达到1mA时，右边电压表头值为U1mA，按下0.75U1mA键，左边的电压表头立刻记忆0.75U1mA值，然后逆时针调节调压旋钮，使2个表头电压值相等，此时，毫安表的显示值即为0.75U1mA电压下的泄漏电流

5、空载试验通过后，即可进行试品的直流耐压和泄漏电流试验．按常规高压试验程序进行，如果保护动作后还需要再次升压，必须先断开电源，再重复以上步骤才行。

6、当进行容性负载试验时，因为电容的充电过程，升压速度不能快，以免输出电压超过额定值，使试品损坏。

7、试验完毕，务必将直流高压发生器的高压输出调节旋钮退回零位，切断电源，等高压位降低一些后，用放电棒将残存电荷放尽，才能拆除试验接线。
