串联谐振中对于电容分压器有什么要求？

发布日期：2019-05-17　点击：1616次

电容分压器的电容偏差不得超过额定值的±5，两段电容值的比值不得大于两个额定电容值的1.02倍。电容分压器电容温度系数

1）分压器的电容温度系数不应该大于于正负5×l0-4K；

2）高、低压电容温度系数所造成分压比的偏差不得大于准确级限值的 1/20

电容分压器的绝缘水平，分压器应能承受1.2倍额定电压下工作1分钟，无闪络、击穿现象。电容分压器放电性能分配器应承受额定电压放电电流的作用，不得损坏。电容分压器频率系数 电容分压器在工作频率范围内，最大频率分压比

与最小频率分压比之比值不得大于 1.005。

控制台性能要求、按钮、指示灯应符合GB/T11920的要求。控制和保护应可靠有效，所有指示应正确可靠。调谐指示用表

应采用零型仪器，调谐指示应灵敏、准确、可靠。

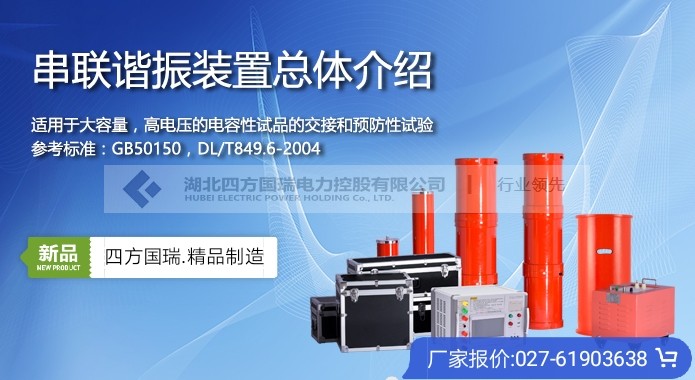

SFXZ系列串联谐振试验，变频器串联谐振装置主要由变频器控制器、励磁变压器、高压电抗器、高压分压器等组成。变频器控制器分为两类，控制台20kw及以上，便携箱20kw及以下，由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的

380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。为整个设备提供动力。励磁变压器的作用是将逆变器的输出电压增加到合适的测试电压。高压电抗器L是谐振电路的重要组成部分。当电源频率等于1/（2pi-lcx）时，与cx串联谐振。

谐振应用领域：变频谐振测试装置广泛应用于电力、冶金、石油、化工等行业。本实用新型适用于大容量、高压电容试验和预防试验。
