变压器绕组变形测试仪使用特点
发布日期：2019-05-16 点击：1465次
变压器绕组变形测试仪使用特点

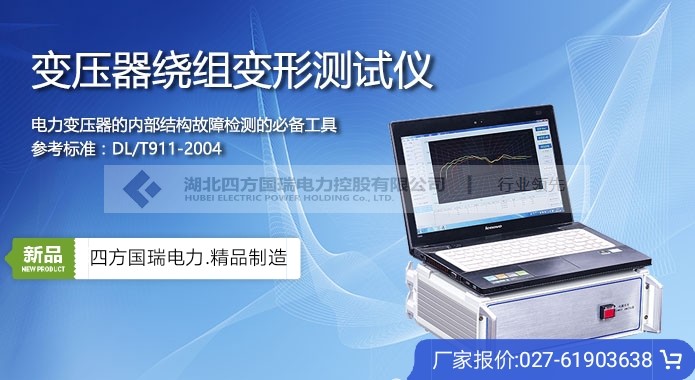

1. 变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成，分析部分由笔记本电脑完成，测量部分由USB通用接口与笔记本电脑连接，即插即用，使用方便。
2. 在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。
3. 仪器具备线形扫频测量和分段扫频测量双系统测量功能，兼容当前国内两种技术流派的测量模式。其中线形扫频测量扫描频率高达2MHz，对变压器变形情况提供更多的分析。
4. 仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。
5. 软件采用windows平台，兼容windows98/2000/winXP。
6. 提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意频段放大进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
7. 软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。
8. 软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。
9. 软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。
10. 每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。
11. 测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
变压器绕组变形测试仪检测原理
在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数H(jω)描述。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数H(jω)的零点和极点发生变化，使网络的频率响应特性发生变化。
变压器绕组的幅频响应特性采频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。
变压器绕组变形测试仪试验程序
1.首先检查变压器接地状况是否良好，套管引线应全部解开。
2.详细记录被试品的铭牌数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。
3.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。
4.数据存放格式：文件是以ASCII码的形式存放。
5.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。
6.现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。
