    一般查找电缆故障的3个步骤

    发布日期:2019-05-15 点击:1838次

    对电缆故障查找中涉及的仪器进行详尽的审查将需要一周的课堂时间,然后是一些。但是,千里之行始于一步,对用于电缆故障查找的仪器的理解也是如此。


    首先,重要的部分

    在讨论电缆故障查找时,必须考虑三个关键的测试设备:

    1.故障定位测试前使用的绝缘电阻测试仪

    2.测试期间使用的时域反射计(TDR)

    3.测试后使用的路线示踪剂

    使用绝缘测试仪

    当存在已知或可疑的电气问题(如从地面冒出的烟雾)时,必须识别故障电缆。对于该步骤,使用绝缘电阻测试仪兆欧表)或介电测试装置(高压锅)。这些是具有中压或高压输出的DC测试装置。

    测试器连接在可疑电缆的绝缘层上,通常是相接地,但也可以使用其他配置,特别是对于困难的问题。施加的电压将漏电流拉过绝缘层。在所有情况下都没有绝缘是完美的(考虑雷击期间会发生什么),但“良好”绝缘只允许纳安级泄漏。

    测试仪使用欧姆定律计算绝缘电阻。操作员寻找产生低电阻测量值的电缆或相。通常,这些是从kΩ到低MΩ的值。在兆欧表行,HT2670的数字测试仪会为额定功率为建筑物布线水平电路的工作,而对于高电压电路,GM-5kV和GM-10kV是首选产品。

    TDR的时间

     一旦识别出故障电路,TDR就会定位故障。该仪器的工作原理与沿高速公路进行雷达探测的原理相同 - 在TDR(或雷达探测情况下的速度)情况下,信号返回光源所需的时间转换为距离。

    仪器通过电缆中两根导线之间的绝缘层发送能量脉冲。只要阻抗发生变化,一些能量就会回复。发生这种情况所需的时间,再加上传播速度(通过绝缘材料的脉冲速度),计算到故障的距离。测试仪首先将其显示为仪器显示屏上的迹线,与您在示波器上看到的有些相似。

    完美的电缆将产生完美的扁平线,仅通过电缆的末端中断,这可以通过打开和短路导体来轻松确定。在操纵电缆末端时,迹线将向上(向下)和向下(向下)翻转。

    故障电缆会在故障点产生额外的反射。然后操作员将光标移过屏幕到反射的开始,TDR将指示到故障的距离。

    不同类型的故障产生不同的反射形状,操作员将能够快速识别和解释。

    由于数据通信和控制电缆相对简单且高度标准化,因此只需要TDR即可定位故障。但是,对于电力电缆,极端的可变性限制了TDR作为独立解决方案的使用。电力电缆可能会产生所谓的“高阻”故障(>100Ω),可能需要在测试设备库中添加所谓的“捶击器”。

    电缆路线追踪器

     找到距离故障的距离后,操作员现在可能面临尴尬的时刻。你知道它就在350英尺远的地方,但那可能是你周围360°的任何地方。故障可能在你面前,在你身后,或在你的左边或右边。除非配备了可靠的电线图,然后你需要一个电缆路线示踪器。

    电缆路径跟踪器是两件式设备:发射器和接收器。发射器在电缆上放置一个高频跟踪音,甚至可以用在通电电缆上。然后操作员走过拿着接收器的线路,该接收器在视觉上和听觉上指示信号强度并将操作员直接定位在电缆上。

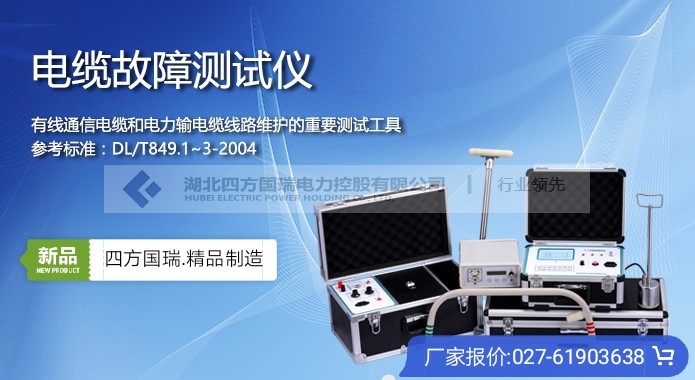

    上述是电缆故障一般的操作步骤,而四方国瑞电力生产的SF-TC 电缆故障测试仪不仅可以准确检测各种电力电缆所出现的所有类型的故障,而且还可以将故障点精确确定在0.5米以内。更是方便了更多的电力工作者的,四方国瑞电力是一家集研发、生产、销售、服务于一体的公司,专注电测行业十五年,您值得信赖的选择。
