串联谐振电路的优点有哪些？

发布日期：2019-05-13　点击：1696次

串联谐振电路的优点有哪些？

串联谐振是一种电路的性质，一般由变频电源，励磁变压器、电抗器与电容分压器组合而成，他主要用于测量被试品的谐振电压、并作过压保护信号。而且在电阻、电感以及电容组成的串联电路中呈现电阻性，这种现象的发生就是“串联谐振”。但你了解过串联谐振电路的优点有哪些吗？

一、电源容量

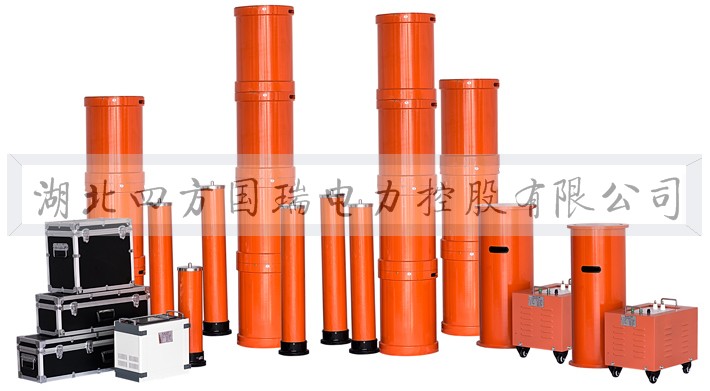

串联谐振测试装置利用谐振电抗器和被测对象的电容产生谐振，从而获得所需的高电压和大电流。在整个系统中，电源只需提供系统的部分有功功耗，因此测试所需的电源仅为测试容量的1×Q。

二、设备体积

大大减少了设备的重量和体积。串联谐振电源不仅省去了大功率调压器和常用大功率功率试验变压器，而且谐振励磁电源只需要试验容量的1/Q，大大降低了系统的重量和体积，一般为普通试验设备的1/5-1/10。

三、改善输出

谐振电源是一种谐振滤波电路，它可以改善输出电压的波形畸变，获得良好的正弦波，有效地防止谐波峰值引起的样品虚假击穿。

四、防止短路

在谐振状态下，当被测材料绝缘损坏时，电路立即失谐，当交流耐压试验由并联谐振或传统的试验变压器进行时，击穿电流立即增加几十倍，与两者相比，短路电流与击穿电流相差数百倍。因此，串联谐振能有效地发现绝缘的薄弱环节，而且不必担心短路电流过大而烧坏故障点。

五、不会恢复

当击穿闪络发生时，由于谐振条件的损失，高压立即消失，电弧立即熄灭，装置的保护电路动作，输出被切断。
