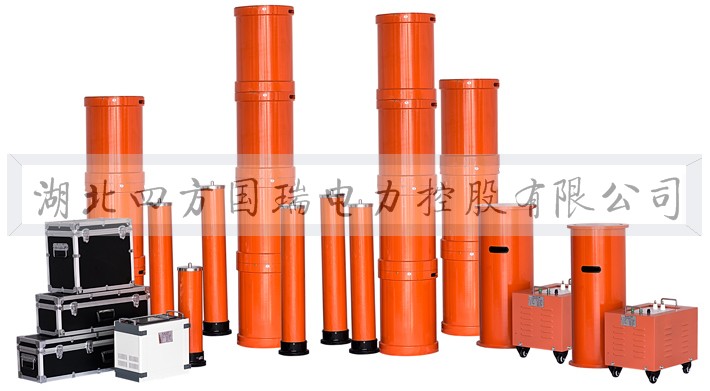

500kVA/200kV变频串联谐振试验成套装置的原理

500kVA/200kV变频串联谐振试验成套装置本质上属于串联电路的一种，不同于并联电路，在学科领域上是电路学科下面的一个分支，其主要用途是测量被试验品的谐振电压。目前在电学界，500kVA/200kV变频串联谐振试验成套装置分为调频式和调感式两种，二者在组成成分上非常类似，应用也非常广泛。通常来说，用串联谐振实验装置测量被试品上的谐振电压时，要求抗感与抗容相等，用公式来表示就是XC=XL。那么串联谐振实验装置的原理是什么你了解吗？接下来一起来看一下吧。

从电路学的角度来分析，串联谐振试验装置的原理具体如下：回路若想产生谐振，那么必须具备回路频率f=1/2π√LC这个条件。当具备回路频率f=1/2π√LC这个条件时，被试品上的电压其实就是励磁变高压端输出电压的Q（电压谐振倍数也即系统品质因素）倍。由此可知Q一般为几十到一百以上。为了使得被试品电压达到试验值，需要先调节变频电源输出的频率，这是使得回路发生500kVA/200kV变频串联谐振试验成套装置的首要条件，随后在回路发生谐振的基础上，通过调节变频电源输出电压，这样才能使得被试品的电压达到试验值。变频电源较小输出电压离不开回路谐振，只有这样，才能在被试品上产生较高的试验电压。

以上就是串联谐振实验装置的原理的相关内容了，相信看到知大家都清楚了串联谐振试验装置的工作原理了，总的来说，在进行谐振电压测试的时候，必须保证被试品的电压达到测试值，而被试品电压达到测试值的必备条件就是回路谐振。
