    变频串联谐振试验成套装置秒杀行业所有谐振​技术的几款

    发布日期:2019-05-11 点击:1560次

    变频串联谐振试验成套装置秒杀行业所有谐振技术的几款





    一、适用范围
    1.  110kV/300mm2的电缆,长度0.6km,电容量≤0.11uF试验频率为30-300Hz,试验电压128kV。
    2.  35kV/300mm2的电缆,长度2.5km,电容量≤0.48uF试验频率为30-300Hz,试验电压52kV。
    3. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验,试验频率为30-300Hz,试验电压不超过200kV。
    4.110kV/100000KVA及以下电压等级变压器交流耐压试验,电容量≤0.02μF,试验电压不超过160kV.
    5.35kV及以开关,电容量≤0.003uF,试验频率为30-300Hz,试验电压不超过108kV。
    6. 10kV/300mm2电缆5000m,电容量≤1.8μF,试验频率为30-300Hz,试验电压17.4kV。(满足6kV被试品对象要求)
    二、系统主要性能及参数
    1、电源电压:   380V±10%、50Hz;
      2、额定容量:   500KVA;
      3、输出电压:    200KV.
      4、输出电流:     2.5A
      5、输出电压波形:  正弦波;
    6、输出电压波形畸变率: ≤0.5% ;
    7、允许连续工作时间:额定输出电流下持续运行时间为60分钟;
      8、输出频率范围:     30~300Hz ;
        9、品质因数:         ≥30
    10、系统噪声:       ≤60db
    11、系统测量精度:    1.0级
    12、频率分辨率:      0.01Hz
    13、频率不稳定度:    ≤0.05%
    14、环境温度:       -25℃~ +55℃
    相对湿度:       ≤90%
    海拔高度:       ≤2000m
    15、具备手动试验/自动试验模式。
    16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
    17、具备试验电压、时间、试验频率范围等试验参数设置功能。
    18  具备过电压、过电流、过热保护功能。
    19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
    20、具备各种数据打印功能。
    三、设备制造遵循的国家标准和行业标准
    GB7328-87              << 变压器和电抗器的声级测量>>
    GB1094                <<电力变压器>>
    GB/T16927.1-2-1997     <<高电压试验技术>>
    ZBK41006-89            <<试验变压器>>
    GB4208                 <<外壳防护等级>>
    GB2900                 <<电工名词术语>>

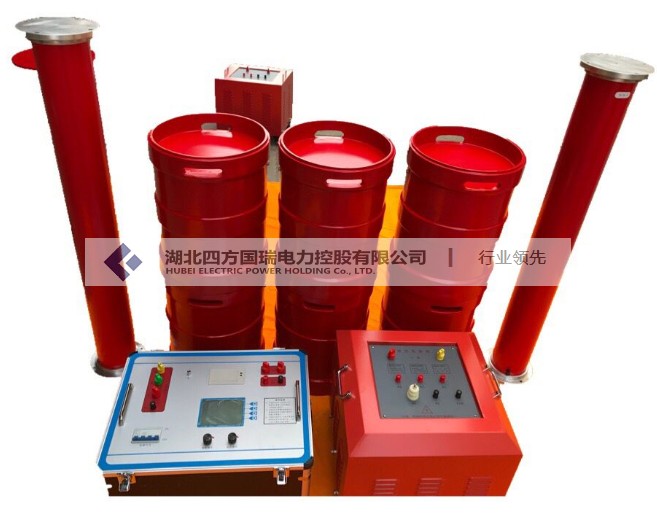

       串联谐振试验装置由变频电源、激励变压器(也可称为励磁变压器)、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;
    分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。
          串联谐振试验装置采用多级叠加的方式,多台电抗器可并联、串联使用,分压器既用来测量试验电压,也可以作为小电容量试品的补偿电容,
    使得谐振频率可以在30~300Hz范围内完成多种电力设备的交流耐压试验。变频串联谐振基本原理是采用可调节(30--300Hz
    串联谐振试验设备与被试品电容谐振产生交流试验电压。
           适用于10kV、35kV等电缆的交流耐压试验,变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振,
    在试品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器、
    容分压器组成。被广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。
    产品别称:变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。
    产品特征:
    1、所需电源容量大大减小,试验所需的电源功率只有试验容量的1/Q。
    2、体积小,重量轻,一般为普通试验装置的1/3-1/5;
    3、串联谐振试验装置谐振电源调频及功率元件使用日本进口的优秀元器件,设计的是谐振式滤波电路
    ,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
    4、变频电源保护功能强,稳定性好;具备具备全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压
    )以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种工作模式,可任意切换使用,操作方便;采用220V或380V单相电源,方便现场取电。
    5、配置灵活,扩展功能强。谐振电抗器采用多只方式,积木式组合,可串可并,满足多种试品的试验要求,更方便现场使用。
    6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置,试验结果可保存、打印、上传、回查等。
    1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,
    保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力
    2、自动调谐功能强大。系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;
    扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率
    3、支持多种试验模式。系统支持"自动调谐+手动调压","自动调谐+自动调压","手动调谐+手动调压"等试验模式,
    推荐使用"自动调谐+手动调压"模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高
    4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。
    全触摸屏操作及显示,具备试验数据保存和查询。
    5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,
    闪络保护等功能,保证了系统的可靠性功能。
    目前,随着电压等级的不断增高,常规高压试验设备由于试验设备笨重、不便搬运,或者容量不够、


    电流容量不够等缺陷的制约,很多情况下不能满足现场试验的需求;而串联谐振试验设备具有常规高压设备


    无法比拟的优势,同时可以客服常规高压试验设备的一些缺点,越来越受到试验人员的青睐。
    串联谐振试验设备的应用
    目前,串联谐振试验设备主要用于交流耐压试。
    众所周知,交流耐压试验是高压电力设备试验中非常重要的一项试验。而进行交流耐压试验
    选择合适的试验设备又是重中之重。目前交流耐压试验设备主要有两种:高压试验变压器和串联谐振试验设备。
    2.1高压试验变压器
    高压试验变压器一般分为两个系列:一个系列高压侧电流为1~2A,一个系列高压侧电流为0.1~0.2A
    试验时根据电压、电流、频率、容量四点要求选择合适的试验变压器,计算方法参考如下:
    Ps=Us2wCx
    Is=UswCx
    该方法缺点主要是试验电压较低。
    为了解决试验电压较低的缺点,可以采用串级试验变压器来提高试验电压,但利用率下降
    比如两台试验变压器串联,使用效率为66.7%,三台试验变压器串联其效率为50%,级数越多,效率越低,一般不会采用三级以上的试验变压器串联,况且不宜搬运。
    总之,运用试验变压器进行交流耐压试验,缺点是试验电压较低,试验变压器容量有限,很难满足高电压等级电力设备的交流耐压试验要求,一般用于实验室。
    利用串联谐振试验设备进行交流耐压试验,可以弥补试验变压器的一些缺陷,满足现场对大容量电力设备的交流耐压试验要求。
    串联谐振试验设备可以通过调节电感、电容、频率,或者调解其中的两者来实现。以前串联谐振试验设备主要是调解电感,
    但目前以调解频率为多,此时除了考虑试验电压和容量外,还应该注意试验加压间。
    加压时间标准:当试验电源频率小于或等于2倍额定频率时,试验加压时间为60s;当试验电源频率大于或等于2倍额定频率时,试验加压时间按如下计算
    t=120×fn/f
    式中:t——试验加压时间  fn——额定频率 f试验频率
    切记:如果试验电源频率大于2倍额定频率时,试验加压时间不小于15s。
    点击这里查看串联谐振选型时常用技术参数查询及计算公式
    额定容量:810kVA;
    输入电源:三相380V电压,频率为50Hz;
    额定电压:54kV;
    额定电流:15A;
    工作频率:30-300Hz;
    装置输出波形:正弦波
    波形畸变率:输出电压波形畸变率≤1%;
    工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
    温    升:额定负载下连续运行60min后温升≤65K;
    品质因素:装置自身Q≥30(f=45Hz);
    保护功能: 对被试品具有过流、过压及试品闪络保护(见变频电源部分);
    测量精度:系统有效值1.5级;
    激励变压器SFJLB-45kVA/3kV/0.4kV             1台
    额定容量:45kVA;
    输入电压:0-400V,单相;
    输出电压:3kV;
    工作时间:60分钟;
    结    构:油式;
    重    量:约350kg;
    尺    寸:700*600*400
    变频电源SFXB-F-45kW/380V                 1台
    额定输出容量:45k
    工作电源:380±10%V(三相),工频
    输出电压:0 –400V,单相,
    额定输入电流:112.5A
    额定输出电流:112.5A
    电压分辨率:0.01kV
    电压测量精度:1.5%
    频率调节范围:30-300Hz
    频率调节分辨率:≤0.1Hz
    频率稳定度:    0.1%
    运 行 时 间:额定容量下连续60min
    额定容量下连续运行60min元器件最高温度≤65K;
    噪 声 水 平:≤50dB
    高压电抗器SFDK-405kVA/54kV                2节
    额定容量:405kVA;
    额定电压:54kV;
    额定电流:7.5A;
    电 感 量:35H/单节;
    品质因素:Q≥30 (f=45Hz);
    工作时间:60分钟;
    结    构:油式;
    重    量:约750kg;
    尺    寸:Φ650*900mm
    电容分压器SFFR-60kV/1000pF                1套
    额定电压:60kV;
    高压电容量:1000pF
    介质损耗:tgσ≤0.5%;
    分 压 比:1000:1
    测量精度:有效值1.5级;
    工作时间:60分钟;
    重    量:约12kg;
    尺    寸:Φ160*850mm
    补偿电容分压器SFFRC-60kV/10000pF             1套
    额定电压:60kV;
    高压电容量:10000pF;
    工作时间:5分钟;
    重      量:12kg;
    尺      寸:Φ150*600mm;


    试验对象:
    1、35kV/300mm2电缆2km的交流耐压试验,电容量≤0.389uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
    2、10kV/300mm2电缆5km的交流耐压试验,电容量≤1.88uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
    3、35kV/50000kVA主变的交流耐压试验,电容量≤0.015uF,试验频率45-65Hz,试验电压68kV,试验时间1min。
    4、35kV开关、互感器的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。
    被试品对象
    电抗器
    67.5kVA/27kV四节
    激励变压器
    输出端选择
    35kV/300mm2电缆2km
    使用电抗器两节串联两组并联
    3kV
    10kV/300mm2电缆5km
    使用电抗器四节并联
    1.5kV
    35kV/50000kVA主变
    使用电抗器四节串联及补偿电容器
    6kV
    35kV开关、互感器
    使用电抗器四节串联
    6kV
    额定容量:270kVA;
    输入电源:单相220或三相380V电压,频率为50Hz;
    额定电压: 27kV;54kV;108kV;
    额定电流: 10A;5A ;2.5A;
    工作频率:30-300Hz;
    装置输出波形:正弦波
    波形畸变率:输出电压波形畸变率≤1%;
    工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
    温    升:额定负载下连续运行60min后温升≤65K;
    品质因素:装置自身Q≥30(f=45Hz);
    保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
    测量精度:系统有效值1.5级;
    激励变压器SFJLB-15kVA/1.5/3/6kV/0.4kV                      1台
    额定容量:15kVA;
    输入电压:0-400V,单相;
    输出电压:1.5/3/6kV
    结    构:干式;
    重    量:约75kg;
    变频电源SFXB-F-15kW/220/380V                          1台
    额定输出容量:15kW
    工作电源:220/380±10%V(单/三相),工频
    输出电压:0 –400V,单相,
    额定输入电流:37.5A
    额定输出电流:37.5A
    电压分辨率:0.01kV
    电压测量精度:1.5%
    频率调节范围:30 – 300Hz
    频率调节分辨率:≤0.1Hz
    频率稳定度:    0.1%
    运行 时 间:额定容量下连续60min
    额定容量下连续运行60min元器件最高温度≤65K;
    噪声 水 平:≤50dB




    高压电抗器SFDK-67.5kVA/27kV                     4节
    额定容量:67.5kVA;
    额定电压:27kV;
    额定电流:2.5A;
    电感 量:46H/单节;
    品质因素:Q≥30 (f=45Hz);
    结    构:干式;
    重    量:约65kg;
    电容分压器SFFRC-110kV/1500pF                      1套
    额定电压:110kV;
    高压电容量:1500pF
    介质损耗:tgσ≤0.5%;
    分压 比:1500:1
    测量精度:有效值1.5级;
    重    量:约10kg;
    补偿电容器SFBC-70kV/20000pF                      1套
    额定电压:70kV/35kV;
    高压电容量:20000pF/40000pF;
    SFXZB-H串联谐振变压器产品简介
    电容式电压互感器(CVT)在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、
    试验的要求,SFXZB-H型可调谐振升压装置是国内先用于现场校验的可调式谐振装置,已广泛用于国内500kV及以下的电容式电压互感器的现场校验。
     谐振试验装置选配参考方案:
    A. 电缆谐振试验装置选配参考方案
    B. 发电机谐振试验装置选配参考方案
    C. 变电站电器设备谐振装置选配参考方案
    D. CVT校验用谐振升压装置选配参考方案
    SFXZB-H串联谐振变压器产品别称
    谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备

    产品特性
    1、输出电压电流波形良好,失真度小于0.5%
    2、需要电容量小,所需电源容量为试验容量的1/Q倍,而Q值可以做到20~60
    3、不需要过压保护,当试品发生击穿时,系统失谐,谐振高压消失,电抗器立即起到限制短路电流的作用,不
    会加剧对试品的损坏
    4、便于现场搬,该装置为干式组合串联谐振装置,由励磁变压器和多个谐振电抗器组成,单个组成单元体积
    小,重量轻,便于搬动,适合现场使用
    5. 保护功能完善,具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪
    络保护等功能,保证了系统的可靠性
    产品参数

    电抗器台数
    控制箱容量
    (kVA)
    励磁变容量
    (kVA)
    励磁变电压
    (kV)
    装置输出电压
    (kV)
    110kV 2 5 5 6 80
    220kV 4 5 5 10 160
    330kV 6 10 10 15 240
    500kV 8 10 10 20 320
     SFBP-(L)可调串联谐振试验成套装置,又称容式电压互感器实验装置,根据国家规定校验时,试验频率必须在50Hz的条件下进
    同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求,SFBP-(L)可调串联谐振试验成套装置是国内先用
    现场效验的可调试谐振装置,已广泛用于国内500kV及以下的电   容式 电压互感器的现场校验。SXBP-(L)可调串联谐振试验成套装置
    又称容式电压互感器实验装置,根据国家规定校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂
    传统的实验装置已经很难满足现场搬运、试验的要求,SFBP-(L)可调串联谐振试验成套装置
    国内先用于现场效验的可调试谐振装置,已广泛用于国内500kV及以下的电   容式 电压互感器的现场校验
