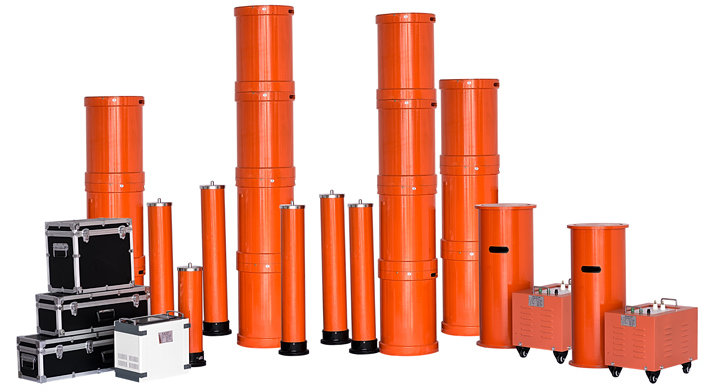

SFBX-75KVA/75KV变频串联谐振试验成套装置技术方案
发布日期：2019-05-09 点击：1432次
SFBX-75KVA/75KV变频串联谐振试验成套装置技术方案
1、10kV/300mm2电缆6km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间15min。
2、35kV/300mm2电缆3km的交流耐压试验，电容量≤0.5835uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
3、35kV电压等级GIS，断路器、互感器、母排的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。
4、110kV/300mm2电缆0.6km的交流耐压试验，电容量≤0.147uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
5、110kV/50MVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。
6、110kV电压等级GIS，断路器、互感器、母排的交流耐压试验，试验频率30-300Hz，试验电压不超过185kV，试验时间1min。
1. 额定容量：510kVA
2. 额定电压：34kV；68kV；204kV
3. 额定电流：15A；7.5A；2.5A
4. 测量精度：系统有效值1.5级
5. 工作频率：30-300Hz
6. 装置输出波形：正弦波
7. 品质因素：装置自身Q≥30(f=45Hz)
8. 波形畸变率：输出电压波形畸变率≤1%
9. 输入电源：两相280V或三相380V电压，频率为50Hz
10. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11. 温 升：额定负载下连续运行60min后温升≤65K
12. 保护功能：对被试品具有过流、过压及试品闪络保护
13. 环境温度：－20℃-55℃
串联谐振耐压试验成套装置、交流耐压试验成套装置、检验用谐振升压装置、串联谐振耐压试验仪、变频串联谐振试验成套装置、75KVA/75KV变频串联谐振试验成套装置
