变频串联谐振装置是电力系统中重要的测试设备之一

发布日期：2019-03-21　点击：1407次

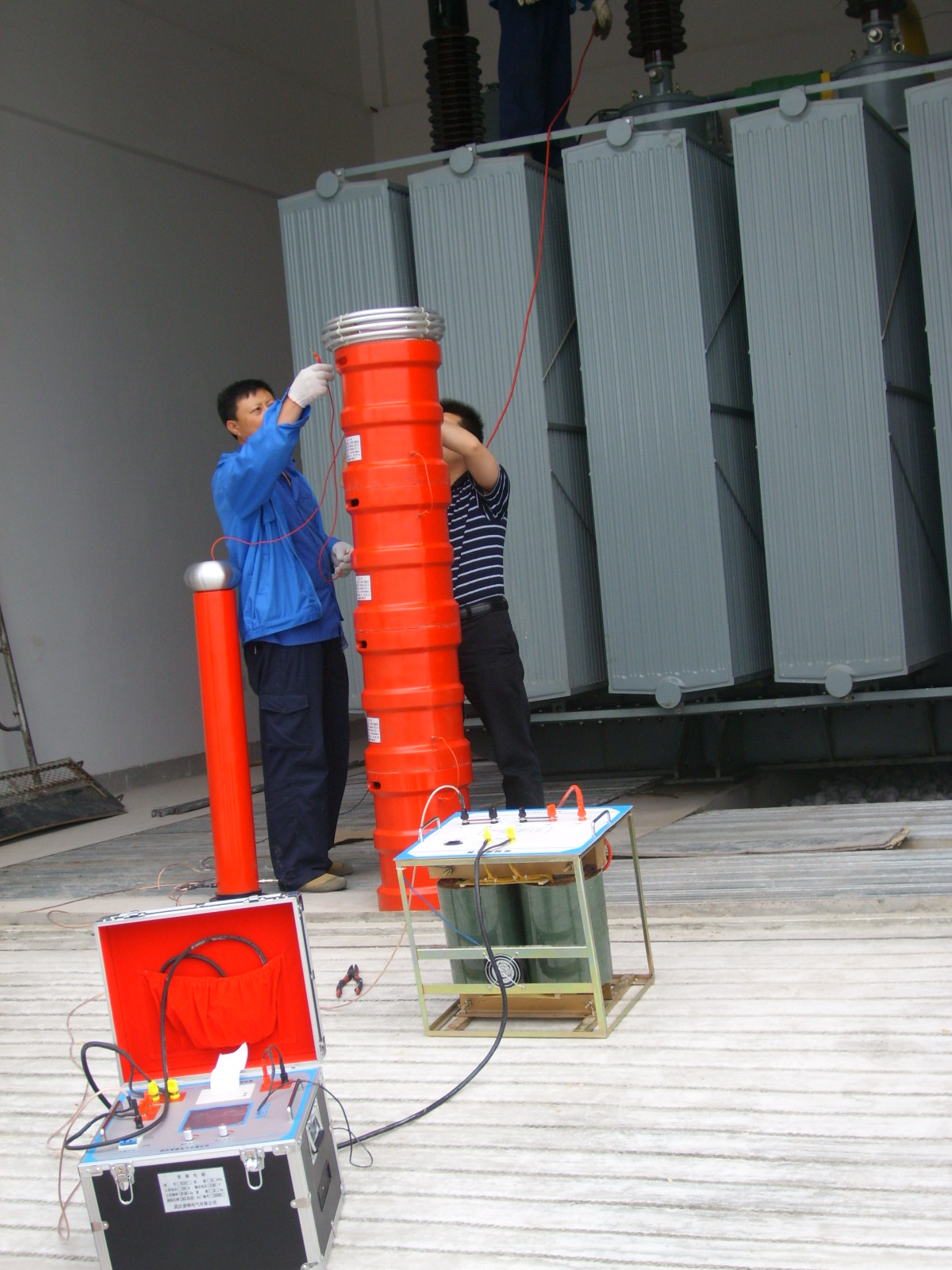

变频串联谐振装置是电力系统中重要的测试设备之一，它可以进行各种交流电压测试。你知道串联谐振测试装置的部件吗？

1、控制系统

控制系统是变频串联谐振系统的心脏模块。它包含所有的电子和控制模块，所有模块都放在一个控制柜中，操作屏幕在控制柜上方。操作人员可以控制所有功能，读取新的Zui测量值(电压、频率、电流等)，并观察系统的运行状态。

2、励磁变压器

励磁变压器的功能主要是将控制单元的输出转化为谐振电路的输入。一次线圈与控制单元相连，二次线圈取决于高压电路品质因数的期望值。励磁变压器可以在反应堆内部制造，也可以作为一个独立的单元制造。

3、高压电抗器

在谐振频率下，反应器和负载将激励方波电压转化为理想正弦波。高压电抗器的参数必须考虑功率和频率的范围。

4、多级组合型电抗器

单级电抗器组合能满足电路的优化配置，保证输出电压和频率范围。每级反应器的电压水平可独立确定。该反应器具有组合方便、运输方便、运行时间短等优点。

5.电压测量系统、耦合电容器和基本负载

电压测量系统由分压器和峰值电压表组成。电压表安装在控制柜内，电压值显示在操作屏上。分压器也可用作耦合电容器和基本负载。在多级组合电抗器中，分压器是单独的单元，并且在SF6绝缘和箱式反应器系统中，分离器已经安装在反应器中。

变频串联谐振装置各部件的作用：

1.变频电源：将220V/380V、50Hz电源转换为变频、电压连续可调，集操作、保护、控制、监控功能于一体。

2.励磁变压器：在隔离高低电压的同时，提高变频电源的输出电压。

3.高压电抗器：串联谐振电容试验

4.分压器：测量调节器上的高压和低压
