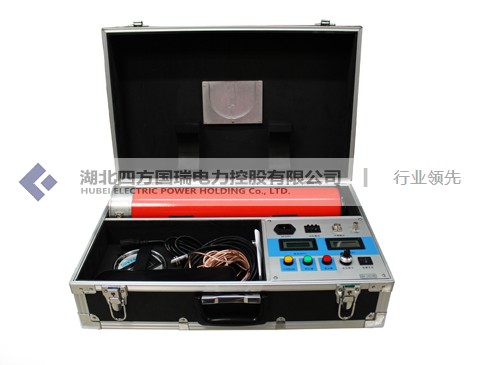

四方国瑞电力专业生产直流高压发生器，接下来为大家分享直流高压发生器的具体操作步骤是什么？如果电容负载测试，必须连接到上电流电阻。

一、仪器使用前应检查其完整性，不应损坏连接电缆和短路，设备无断裂和其他损坏。

二、将箱体和电压倍增器气缸置于合适的位置，分别连接电源线、电缆线和接地线。保护接地线和工作接地线的接地线，以及放电棒的接地线，应分别与试样的接地线连接（即一点接地）。严禁相互联系。为此，应采用DHV专用地线。

三、将电源开关置于关闭位置，检查电压调节器电位计应处于零位。过电压保护

设定值一般是试验电压的1.1倍。

四、空载升压验证过电压保护整定是敏感的.

五、当红灯亮时，打开电源开关，表示电源已接通。

六、按下绿色按钮，绿灯，这意味着高压。

七、按顺时针方向调整电压调节器，输出端从零开始，上升到所需电压，根据规定的时间记录电表读数，检查控制箱和高压输出线路是否有异常现象和声音。

八、降低电压，使电压调节器归零，然后按下红色按钮，切断高压，关闭电源开关。

九、对样品进行了漏电和直流电压电阻试验。经检查确认测试器无异常状态后，可启动试验的漏电和直流电压测试。连接好样品、接地线等，检查无误后打开电源。

十、提高到所需的电压或电流。升压速度适用于每秒3~5kV的试验电压。在大电容试验进行时，还必须监测电流表的充电电流，其不超过测试仪的最大充电电流。对于小容量样品，如氧化锌避雷器、磁避雷器等，先升高到所需电压(电流)的95%，然后缓慢小心地上升到所需电压(电流)。然后从数字仪表读出电压(电流)值。如果氧化锌避雷器需要测量0.75 udc-1 mA，电压首先上升到udc1ma值，然后按黄色按钮，电压下降到原来的75%，并保持此状态。此时可以读取电流。测量后，稳压器逆时针方向回到零，然后按绿色按钮。当您需要再次提升时，请按下绿色按钮。

如有必要，使用外部高压分压器比较控制箱上的电压。
