如何使用直流高压发生器？直流高压发生器主要适用于电力部门，高精度的特点一直为电力工作者所采用，但许多电力行业的初学者不使用这种仪器。本文以直流高压发生器为例。给你一个简单的说明直流高压发电机如何使用。

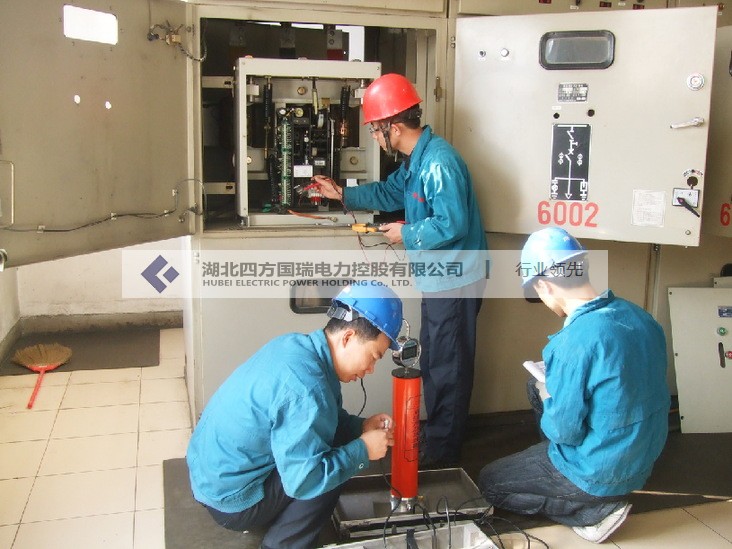

直流高压发生器仪器接线：

1.使用前应检查测试仪的完整性。连接电缆应无断路、短路现象，设备无破损等损坏。

2.将直流高压发电机底盘和双压力管置于适当位置，分别连接电力线、电缆和地线，保护地线和工作地线以及放电杆的地线应分别连接到试验样品的地线(即某一点的地线)。严禁所有地线串联连接。所以，一般都用DHV专用接地线。

3.直流高压发电机的电源开关应推迟，并检查电压调节器是否处于零位置。过电压保护的整定值一般是试验电压的1.1倍。

4.空载升压验证过电压保护整定的灵敏度。

5.按下电源开关，应为红灯亮起，代表电源开启。

6.按下直流高压发电机上的绿色按钮，再按绿灯，指示高压连接。

7.顺时针、平稳地调整调压电位器。当输出电压从零升至所需电压时，按规定时间记录电流表读数，检查控制箱和高压输出线的异常现象和声音。

8.减小电压之后，将调压器调调零，立即按下红色按钮，切断高压，关闭电源开关。

9.对样品进行了漏电和直流电压电阻试验。检查试验确认试验机无异常后，方可进行泄漏试验和直流耐压试验。连接测试样品、地线等，检查后打开电源。

10.不超过要求的电压或电流。合适的升压速度为每秒3-5千伏试验电压。在大容量测试中，还需要对电流表充电电流进行监测，电流不超过测试仪的最大充电电流。对于小容量样品，如氧化锌避雷器、磁避雷器等，先将所需电压(电流)提高到所需电压(电流)的95%，然后缓慢小心地达到所需电压(电流)。然后从数显表上读取电压（电流）值。如果氧化锌避雷器需要测量0和75 UDC-1mA，电压将首先上升到UDC1mA电压值，然后按黄色按钮，然后电压降到原来的75g，并保持这种状态。才可以读取电流。测试之后，电位器逆时针方向回到零，即刻按下绿色按钮。需要再次增压时，按绿色按钮。
