串联谐振试验装置国内测试标准

发布日期：2019-03-21　点击：3399次

目前交流耐压试验(如交联电缆、GIS、发电机定子等)。为保证设备后期的安全可靠运行，许多电力设备在维修前和维修后都需要使用。随着科学技术的进步和制造业的发展，电力设备的容量逐渐增加。同时，这些设备往往具有很高的地电容.因此，在交流耐压试验中，通过试验样品的容性电流非常大（如三峡水轮发电机定子的单相对地容性电流达到36A）。在这种情况下，如果使用传统的交流耐压设备，所需的测试设备(电压调节器和电源)和电源的容量可达数千台。测试设备非常繁琐，在现场大容量试验中很难有输入电源。

根据谐振理论制造的串联谐振耐压试验设备，由于其所需容量仅为测试容量的1/q倍（在完全谐振的情况下，测试设备的容量仅为电路的有源元件和测试容量的1/q倍），有效地降低了容量。测试设备和测试功率的需求。

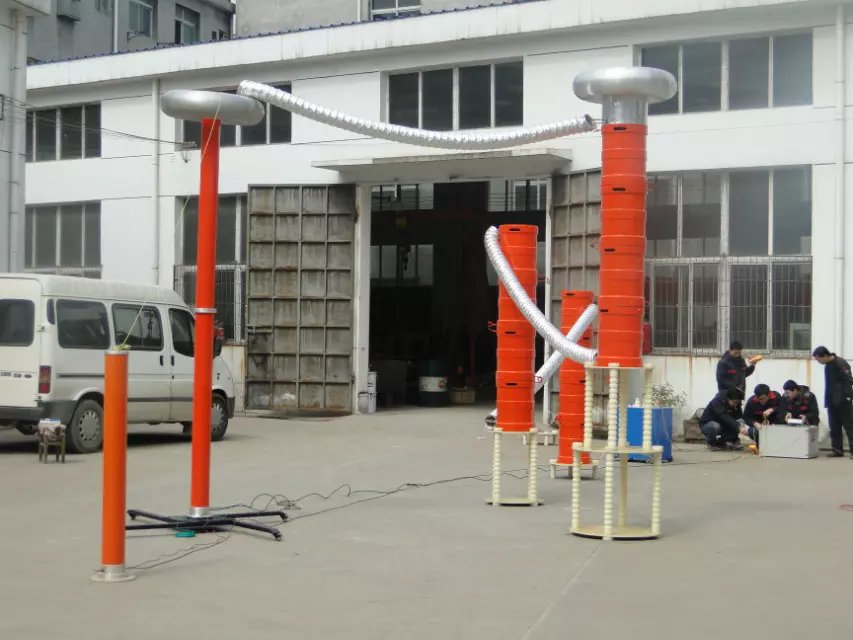

串联谐振试验设备分类：

根据测试产品的不同性能，本系列谐振耐压装置也可分为以下几种类型：

主要结果如下：

1)对于交联高压电缆、GIS交流耐压，IEC标准可采用非工频耐压，频率范围可在/或选择；国内也有相关的测试标准，一般频率范围在20HZ~300HZ因此，对于这些设备的交流耐压试验，可采用变频串联谐振试验设备。变频串联谐振试验装置一般由以下主要部件组成：变频电源(用于产生测试所需的非工频电源)、励磁变压器、电抗器(分为固定型和可调型)、中性电压(用于测试电压)。根据调谐方式的不同，可分为频率调制、传感调制和调频传感。

2）对于发电机定子的交流耐压，由于发电机定子线棒的绝缘介质相对较弱，在使用高频交流耐压时，极易因高频引起的极化和发热而损坏定子线棒的绝缘；如果使用低频试验，则不能真正反映正常值。定子铝的工作状态，并不能得到良好的试验结果。因此，发电机定子的电压测试通常采用工频法进行。国内标准中工频的定义一般为45 Hz/55 Hz。工频串联谐振耐压装置的调谐方式从理论上可分为电感调谐和电容调谐两种。可调型常采用调节电抗器核心气隙的方式，可连续、平稳地调节电抗器的量值，操作更加方便，不仅需要较大的电容，而且电容不能连续调节，不适合现场作业。因此，它通常被用来调节频率，因此也被称为工频串联调制谐振。

湖北四方国瑞电力控股有限公司 技术部 2019-03-21
