接地电阻测试操作的基本步骤

发布日期：2019-03-21　点击：1872次

正确接地对于保持良好的电能质量至关重要。你知道进行接地电阻测试仪的基本步骤吗？

精通接地测试的最佳方法是经常测试。您将学会识别不一致的模式，并善于识别产生不准确结果的因素。您将学会忽视因环境影响而扭曲的测试结果。在开始地面测试之前，请确保您了解这三个基本要素。

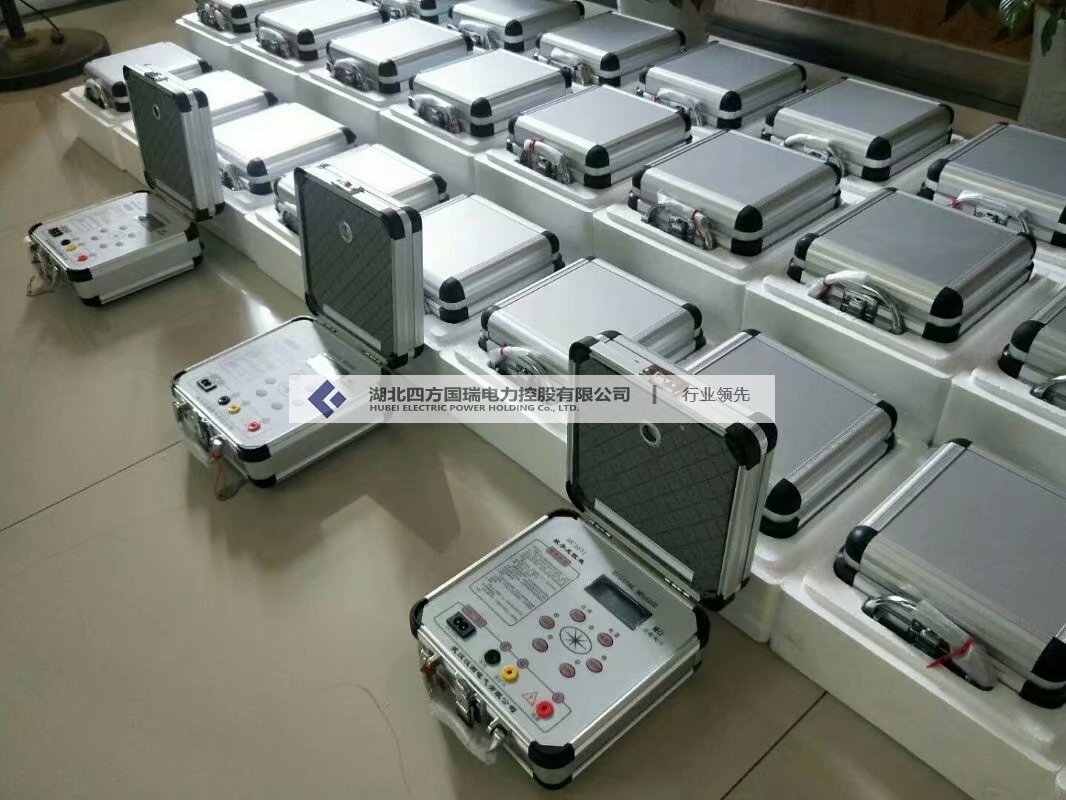

•使用专用的接地电阻测试仪

•了解测试和测试环境

•正确放置探头。

选择合适的仪器。接地电阻测试仪是专业的测试工具，但不适用于测量接地电阻。进行的两点测量将为您提供由任意连接点定义的回路阻力，包括这些点之间的所有土壤。它也不会纠正瞬态电流的存在。

理解测试对于正确实施至关重要。图（原始文章）显示了专用地面测试仪的工作原理。该仪器使用两个精确的测量电路（电压和电流），并通过欧姆定律将它们的值组合起来，以产生所需的测量（电阻）。

了解测试环境对于获得有用的测量至关重要。地面测试绝不是常规测试。请记住，地球不是一个定义的电路。然而，它确实提供了围绕接地电极的电阻环境。这种抗性环境具有固定的性质，由土壤类型，电极结构和电气需求决定。它还具有可变性质，由潮湿和温度等瞬态因素决定。因此，您必须测量电极周围土壤的整个临界体积：这是影响故障电流流入地球的因素。

您可以通过策略性地放置探针在土壤中建立测试电路。探头的正确放置（与潮湿袋，埋藏物等有关）至关重要。您可能需要在多个位置试验探针才能获得真正具有代表性的读数。注意探头间距。如果电位探头太靠近接地电极，则读数不会反映故障所能承受的所有电阻。如果电流探头太近，您将尝试在冲突的电场中进行读数。

电流电路具有方波形，使其与公用电力谐波区分开来。因此，地面测试仪可以在不受瞬态干扰的情况下测量电流。同样，电压（或电位）探头使测试仪能够测量土壤上的下降到探头的临界放置点。第二组端子允许仪器完成两个电路。

“电势下降”或“三点法”是指接地电极和两个探头设置的三个接地点。电力标准描述了这种方法。该测试是接地测试的公认基础。

您需要这样的精度，因此您知道您的接地路径具有足够低的电阻，以使电路保护装置正常工作。此外，要进行故障计算，您必须知道您的接地电阻。
