绝缘电阻的测试方式方法

发布日期：2018-10-11　点击：1929次

有三种不同的测试，可以与执行兆欧表。对这些常见测试方法的深刻理解是获得确定电绝缘条件和质量的重要工具。

短时或现场阅读测试

短时或点读测试用于具有非常小电容的电气设备，例如短路房屋布线或电气面板。

由于大型设备通常具有更大的电容性，因此该测试仅应用作粗略指导，以便在未提供基线时确定绝缘质量。重要的是要注意温度和湿度以及绝缘条件会影响读数。

在这种方法中，只需将兆欧表连接到待测绝缘体上，并在短时间内施加适当的测试电压（通常建议使用60秒）。

作为一般经验法则，对于每1000伏工作电压，绝缘电阻应约为1兆欧，最小值为1兆欧。这就是所谓的“一兆法则”。

例如，额定电压为5000V的电机应具有5兆欧的最小绝缘电阻。在实践中，当绝缘是新的或状态良好时，兆欧表读数应远高于此最小值。

通过记录这些测量结果，您可以更好地判断绝缘的实际情况。即使读数可能高于建议的最小值，任何持续的下降趋势通常都是对未来问题的公平警告。

发现低于推荐值的定期读数可以是正常的，只要它们是一致的即可。在没有制造商标准的情况下，请参阅ANSI / NETA维护测试规范，了解推荐的绝缘电阻值。

时间阻力法

与点读测试不同，时间阻力法与温度相当，并且通常可以在没有过去测试记录的情况下为您提供结论性信息。

这种测试方法有时也被称为“吸收测试”，因为它基于良好绝缘的吸收效果与潮湿或受污染的绝缘材料相比，这使您可以更清晰地了解绝缘质量，即使现场读数表明可接受的条件

在这种方法中，像在短时间或点读测试中一样连接兆欧表，同时在特定时间连续读数并记录读数的差异。

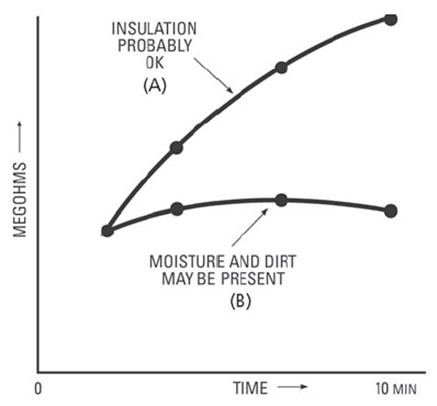

典型曲线显示了在电容设备（如大型电机绕组）上进行的“时间电阻”测试中的介电吸收效应
良好的绝缘性表明在一段时间内（大约5到10分钟左右）阻力不断增加。这是由在电容器极板上形成的电荷引起的，

该电荷吸收绝缘体中相反极性的电荷，导致这些电荷移动，从而吸收电流。良好的绝缘性能

在比充电绝缘电容所需的时间长得多的时间内显示出这种电荷效应。
对大型开关设备，变压器，套管，电机和电缆进行时间电阻测试 - 尤其是在较高电压下

需要高绝缘电阻范围和清洁，一致的测试电压。应使用线路操作的兆欧表测试这些类型的设备。

介电吸收率和极化指数
两个时间电阻读数的比率（例如60秒读数除以30秒读数）称为介电吸收率。
如果该比率是10分钟读数除以1分钟读数，则该值称为极化指数。这些值对于确定绝缘质量非常有用。
使用手摇测试仪器时，只需60秒即可完成测试，只需60秒即可完成测试。

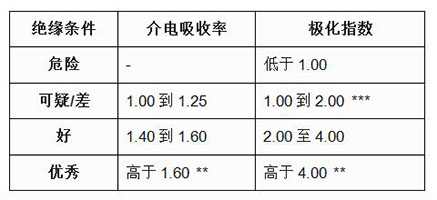

通过使用线操作测试装置进行10分钟测试，在1-和10分钟读取读数以获得极化指数，您将获得最佳结果。您可以将此值应用于下面提供的表格，以获得绝缘的相对条件。
应根据NETA / ANSI验收和维护标准调查任何小于1.0的极化指数值。

这些值必须被认为是暂时的和相对的 - 取决于在一段时间内使用时间阻力法的经验。
在某些情况下，对于电机，其值比此处所示高出约20％，表明干脆的绕组会在冲击条件下或启动时失效。为了进行预防性维护，应对电机绕组进行清洁，处理和干燥，以恢复绕组的灵活性。
这些结果对于具有极低电容的设备（例如房屋布线的短路）是令人满意的。
