接地电阻测试的几种方法

发布日期：2018-10-10　点击：1789次

四方国瑞电力专业生产接地电阻测试仪，专业电测20年，接下来，四方国瑞电力将给大家带来接地电阻测量的几种方法。
正确测量接地电阻的能力对于防止由于不良接地导致的服务中断导致代价高昂的停机时间至关重要。
下面是测试技术人员使用的四种最常用的方法：


两点法
在驱动接地棒可能不切实际的区域中，可以使用两点法。
利用这种方法，通过将P1和C1端子连接到被测接地电极来测量一系列两个电极的电阻。P2和C2连接到单独的全金属接地点（如水管或建筑钢）。
死地法是获得接地电阻读数的最简单方法，但不如三点法精确，只能作为最后的手段使用，它对于快速测试连接点之间的连接和导体是最有效的。
注意：被测接地电极必须离辅助接地点足够远，才能超出其影响范围。


三点法
三点法是最彻底，最可靠的测试方法; 用于测量已安装接地电极的接地电阻。

使用四端子测试仪，仪器上的P1和C1端子跳线并连接到被测接地电极，同时C2参考杆尽可能远离被测电极直接驱入接地。

然后，潜在参考点P2以一定数量的点被驱动到地球中，大致在C1和C2之间的直线上。记录每个P2点的电阻读数。

潜在的测试方法
测量值绘制在电阻与距离的曲线上。从曲线读取正确的接地电阻，该距离约为C1和C2之间总距离的62％。潜力下降方法有三种基本类型：
•完全电位下降：许多测试都是P的不同空间，并绘制了完整的电阻曲线。
•简化的电位下降：在P的定义距离处进行三次测量，并使用数学计算来确定电阻。
•61.8规则：使用P进行单次测量，距离为C1和C2之间距离的61.8％（62％）。


四点法
该方法是最常用于测量土壤电阻率的方法，这对于设计电气接地系统很重要。在这种方法中

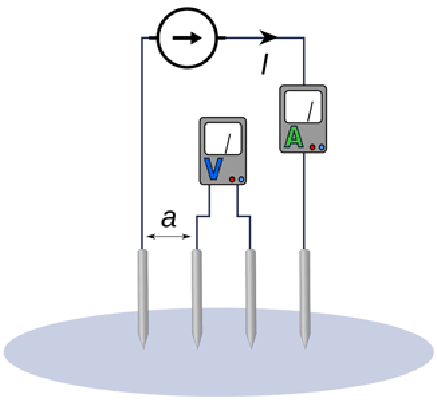

四个小尺寸的电极以相同的深度和相等的距离（直线）被驱入地球，并进行测量。
土壤的水分和盐含量从根本上影响其电阻率。土壤电阻率测量也会受到现有附近接地电极的影响。

与土壤接触的埋藏导电物体如果足够接近以改变测试电流模式，则会使读数无效。对于大型或长型物体尤其如此。

如上图所示，四针法是土壤电阻率测量中最常用的技术


夹紧法
夹紧方法的独特之处在于它能够在不断开地面系统的情况下测量电阻。它快速，简便，并且还包括测量中的接地和整体接地连接电阻。

夹紧方法的独特之处在于它能够在不断开地面系统的情况下测量电阻。

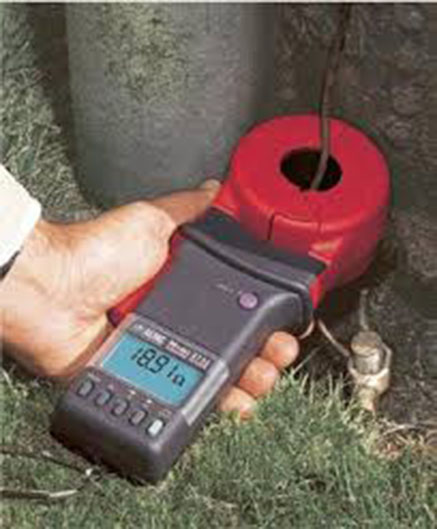

通过将测试仪“夹紧” 在被测接地电极周围进行测量，类似于使用万用表电流钳测量电流的方法。

测试仪通过发射线圈施加已知电压而无需直接电连接，并通过接收线圈测量电流。该测试以高频率进行，以使变压器尽可能小和实用。
为了使钳位方法有效，必须有一个完整的接地电路。测试仪测量信号所采用的完整电阻路径（环路）。

循环的所有元素都是串联测量的。操作员必须了解测试方法的局限性，以便他/她不会滥用仪器并获得错误或误导性的读数。
钳夹方法的一些限制包括：
•仅在具有多个并联的情况下有效。
•不能在隔离的地面上使用，不适用于安装检查或调试新站点。
•如果存在不涉及土壤的替代低阻力回路，例如蜂窝塔或变电站，则不能使用。
