微机继电保护校验仪技术指标
发布日期：2018-10-09 点击：1659次

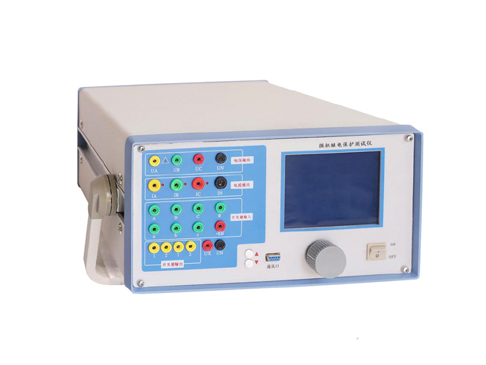

微机继电保护校验仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。
微机继电保护校验仪技术指标：
◆ 交流电流输出
输出精度 0.5级
相电流输出（有效值） 0～40A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 450VA
三并电流最大输出时最大输出功率 900VA
三并电流最大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
◆直流电流输出
输出精度 0.5级
电流输出 0～±10A / 每相，0～±30A / 三并
最大输出负载电压 20V
◆交流电压输出
输出精度 0.5级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
◆直流电压输出
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
◆直流电压输出
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
◆开关量
7路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
2对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
◆时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1ms
