如何更好的运用串联谐振耐压试验装置？

发布日期：2018-07-28　点击：1789次

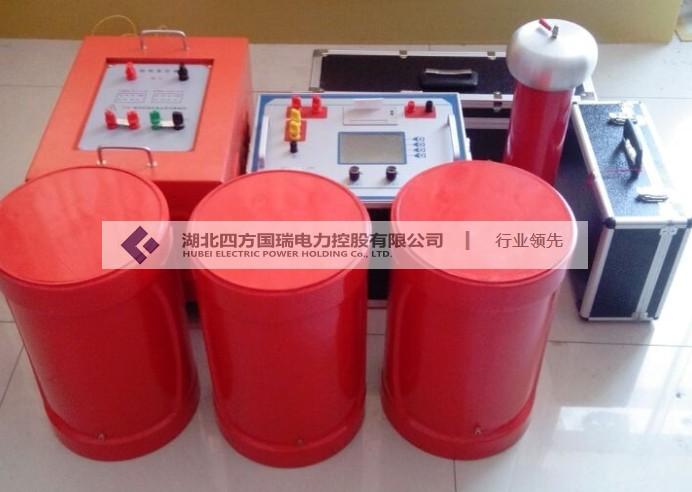

串联谐振耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。串联谐振耐压试验装置采用调节电源频率的方式使电抗器与被试电容器之间实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。串联谐振耐压试验装置是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流，是当前高电压试验的一种新的方法与潮流，在国内外已经得到广泛的应用变频串联谐振是谐振式电流滤波电路，能改善电源波形畸变，获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。变频串联谐振工作在谐振状态，当被试品的绝缘点被击穿时，电流立即脱谐，回路电流迅速下降为正常试验电流的数十分之一。发生闪络击穿时，因失去谐振条件，除短路电流立即下降外，高电压也立即消失，电弧即可熄灭。其恢复电压的再建立过程很长，很容易在再次达到闪络电压断开电源，所以串联谐振耐压试验装置适用于高电压、大容量的电力设备的绝缘耐压试验。
串联谐振耐压试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业，串联谐振耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验。各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。串联谐振耐压试验装置常见问题及排除方法：
1、仪器风扇不能启动：
现象：急停、故障保护、失谐保护后，没有按“故障复位”；
原因：内部温度过高，功率元件热保护；
排除方法：关断串联谐振耐压试验装置电源，将串联谐振耐压试验装置静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。如果依然不能启动风扇，请与串联谐振耐压试验装置生产厂家，不可拆卸仪器！
2、自动调谐不能完成，找不到谐振点：
现象：调谐曲线完全是一条直线，调谐完成后串联谐振耐压试验装置提示没有谐振点；
原因：回路接地不好，试验回路接线错误，装置某一仪器开路；

排除方法：检查接地装置可靠，接地连接线是否有断开点；检查励磁变压器的高低压线圈的通断；a.检查每一只电抗器的通断；b.检查分压器的信号线的通断；c.检查分压器的高低压电容臂的通断；d.串联谐振耐压试验装置自身升压时没有谐振点，还需要检查补偿电容器的通断；如果所有部件正常，依然没有谐振点，请与串联谐振耐压试验装置生产厂家，不可拆卸仪器！

湖北四方国瑞电力控股有限公司  技术部  时间 2018-07-28
