干式试验变压器使用方法和注意事项

发布日期：2018-05-31　点击：2081次

干式试验变压器使用方法如下

一、单台使用

1.试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，否则将危及人身与设备的安全。

2.操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。

3.按接线图接线。

4.准备工作和安全措施就绪，空试一次设备。

5.接上被试品。

6.合上电源，控制箱(台)电源指示灯亮。

7.按下合闸按钮，合闸指示灯亮。

8.顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。

9.持续规定耐压时间并注视电流表及被试品。

10.耐压时间到，注视kV表并迅速将调压器回零。

11.用放电棒经电阻放电，然后直接接地放电。

12.高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。

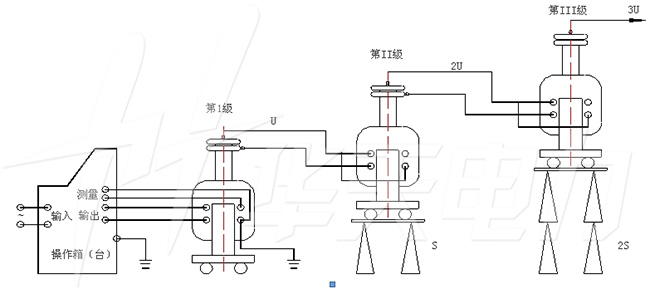

二、多台串激



干式试验变压器试验注意事项

干式试验变压器试验设备的布置，对人身和周围要有足够的安全距离。尽量避免在人员过道上布置设备及施放高压试验引线。

干式试验变压器试验现场应安装围栏，悬挂“止步！高压危险”标示。

干式试验变压器试验高压引线要有支撑或牵引绝缘物。每隔一段及电缆另一端应派人看守，防止有人靠近和从底下穿过。

直流高压试验微安表最好处在高电位，除有屏蔽盒外，还应有过流自动保护装置，以防止突发性击穿短路或放电时表烧坏。

工频耐压试验，请注意验算设备容量是否足够，并能避免发生谐振。

工作地线（高压尾、稳压电容末端接地线）与保护地线（控制箱外壳）应予分别可靠接地，

干式试验变压器试验中如有电源不规则摆动，必须影响高压输出稳定，此时应请电焊等冲击用电暂停片刻或查找其它原因。

干式试验变压器试验工作对气候（温度、湿度）的要求符合试验规程的要求，必须时采取屏蔽措施。

干式试验变压器试验过程中如发现电压表指针摆动大，电流表指示急剧增加或被试品有冒烟、跳火、焦味异常响声等应立即停止试验，切断电源，检查原因。

高压测试工作要严格执行电力部颁发的安全工作规程的有关规定。

湖北四方国瑞电力控股有限公司  技术部  时间 2018-05-31
