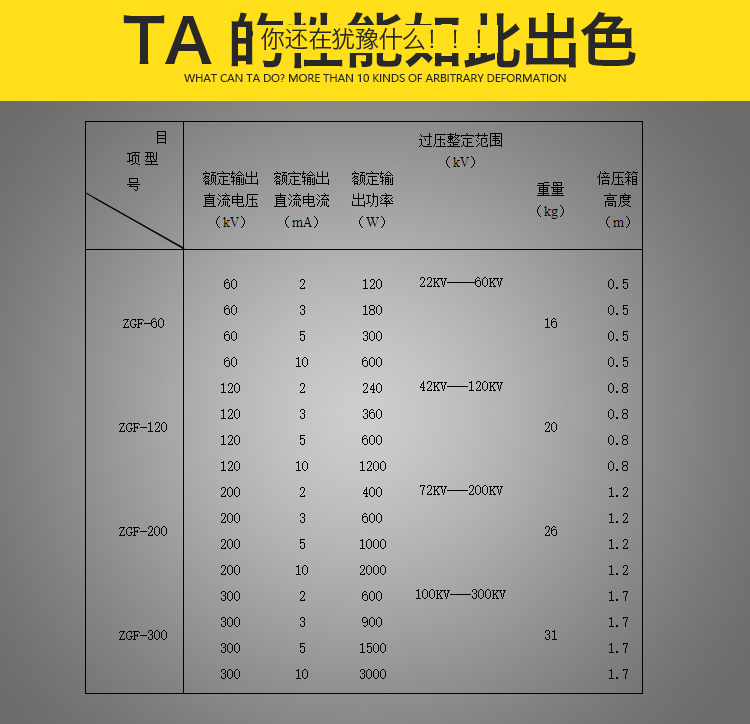

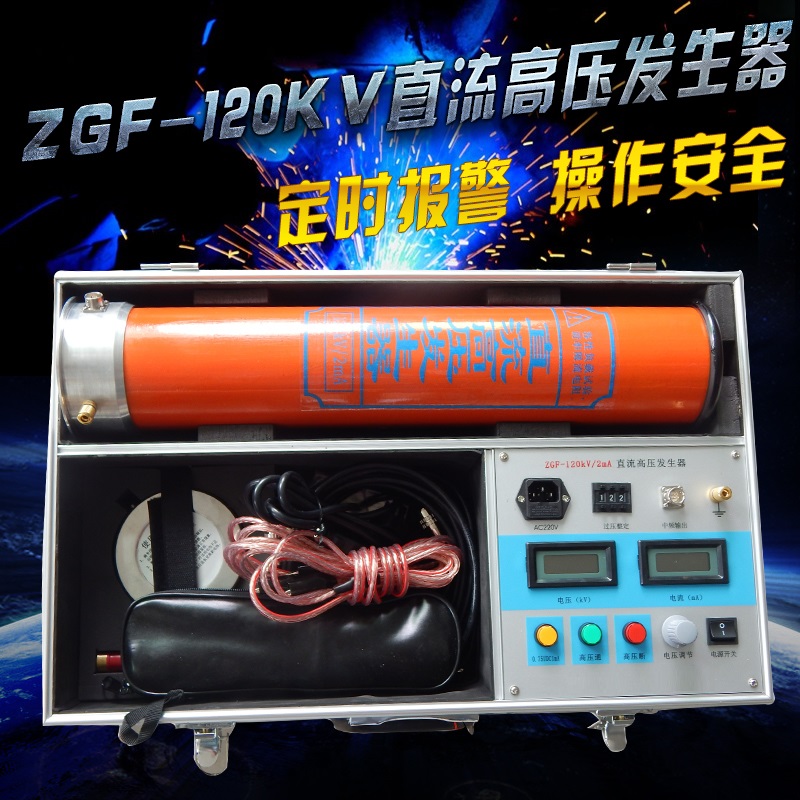

直流高压发生器试验回路连接示意图

发布日期：2018-04-15　点击：2386次

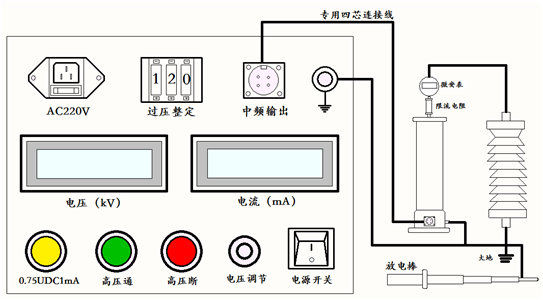

直流高压发生器试验回路连接示意图：

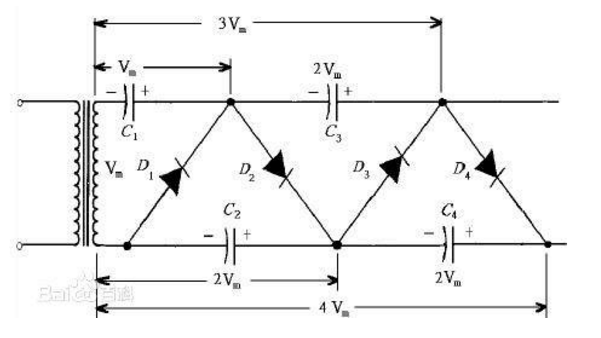

 直流高压发生器倍压整流电路工作原理图

必须说明，直流高压发生器试验中倍压整流电路只能在负载较轻（即Rfz较大。输出电流较小）的情况下工作。

否则输出电压会降低。倍压越高的整流电路，这种因负载电流增大影响输出电压下降的情况越明显。

用于倍压整流电路的二极管，其最高反向电压应大于可用高压硅整流堆，其系列型号为2DL。

如2DL2/0．2，表示最高反向电压为2千伏，整流电流平均值为200毫安。倍压整流电路使用的电容器容量比较小。

不用电解电容器。电容器的耐压值要大于1．5x ，在使用上才安全可靠。

湖北四方国瑞电力控股有限公司 技术部。
