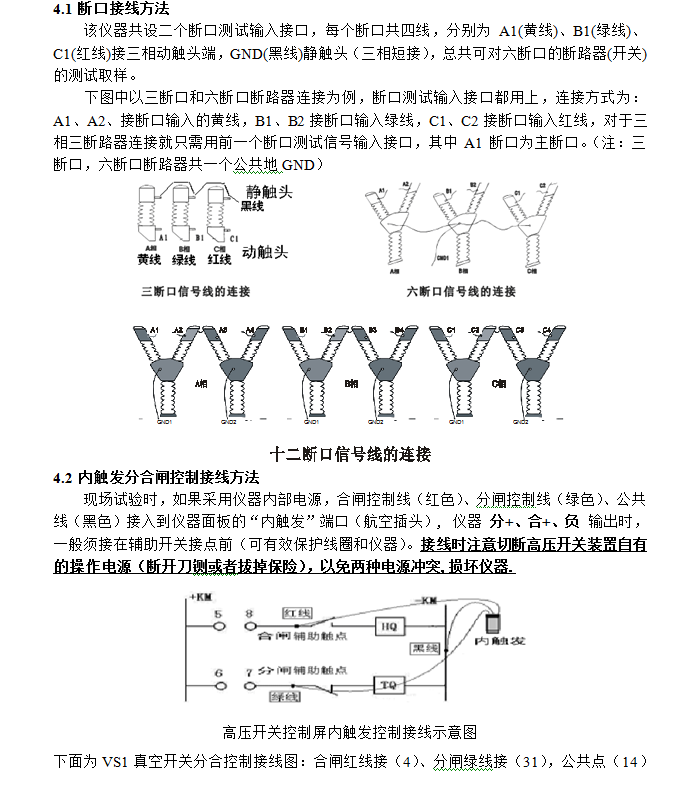

断路器动特性测试仪断口线接线方法

发布日期：2018-03-25　点击：2159次

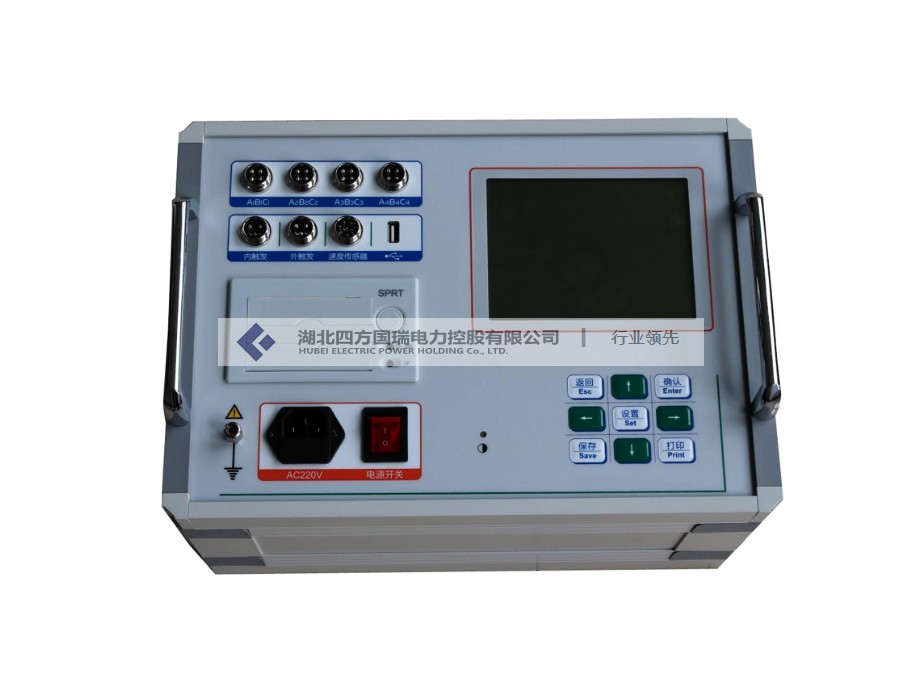

SFGK-9B 开关机械特性综合测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。

测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。

1.         仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

2.         独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。

3.         机内可存储50组测试结果。

4.         大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单

    操作提示，人性化菜单式界面，操作简便。

5.         仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6.   机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测

    试仪器。

7.  本仪器可进行电动和手动分合测试。

8.  可进行高、低电压实验，自动寻找最低分或合闸电压。

9.  重合闸试验，可做合分、分合，分合分等参数测量。

10. 真空接触器（单线圈）参数测量。
