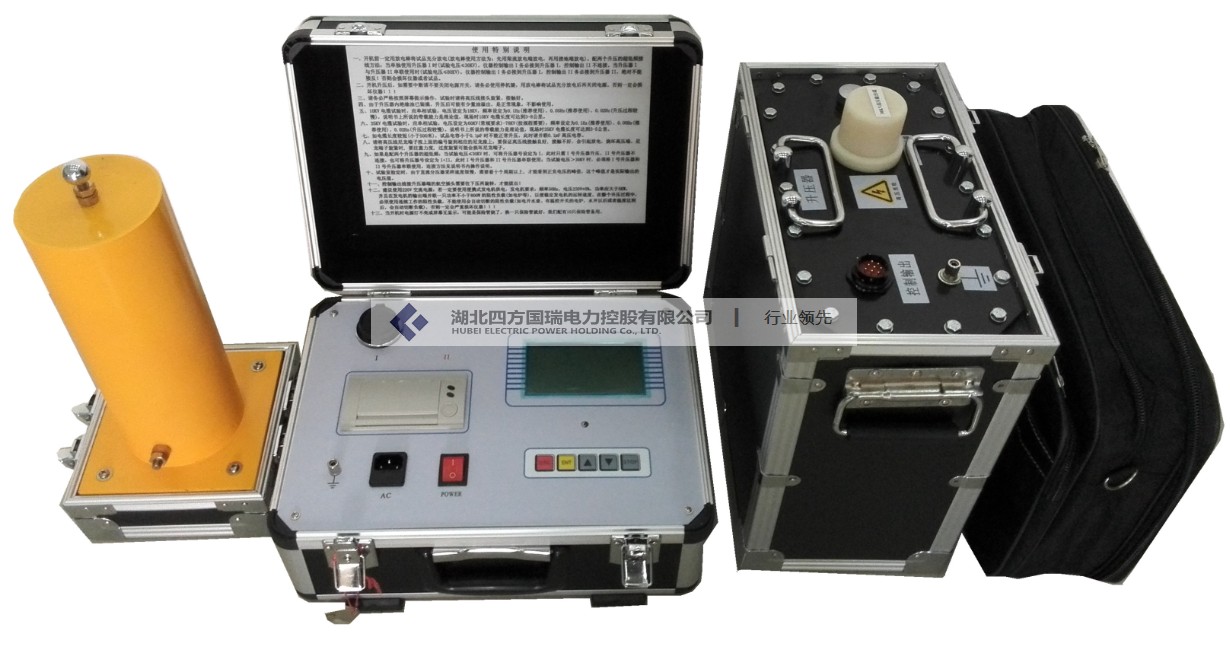

SFVLF-30KV 超低频高压发生器（0.1H）产品简介
发布日期：2018-03-23 点击：1881次
产品简介
我公司本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、
保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。
设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。
现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电设备笨重。
而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
★ 电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。
一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行测试，兆欧表测试没有问题
后，才能使用本仪器。
二、开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接
地端放电)。配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤
30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II
串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接
到升压器II，绝对不能接反！否则会损坏仪器或者试品。
三、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分
放电后再关闭电源。否则一定会损坏仪器！！！
四、请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。
五、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。
六、10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(推荐使用)、
0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，说明书上所说的带载能力是理论值，现场时
10KV电缆长度可达到3-8公里。
七、35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，频率设
定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，说明书上所说的带
载能力是理论值，现场时35KV电缆长度可达到3-5公里。
八、如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压
电容。
九、请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不
好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙
端子。
十、如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需
I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和
II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使
用，连接方法见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！
十一、控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！
十二、建议使用220V交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输
入频率来调制的，对发电机有较高的要求，要求是：频率50Hz±2%，电压220V±5%，功
率大于10KW，特别要求发电机输出频率稳定，频率不随负载的变化而变化（最好使用数
码变频发电机），并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉
等)，以便稳定发电机的运转速度，如果频率不能稳定，肯定不能正常升压。在整个升压
过程中，必须使用连续工作的阻性负载，不能使用会自动切断的阻性负载(如电开水壶、
有温控开关的电炉，水开以后或者温度达到后，会自动切断负载)，否则一定会严重损坏
仪器！！！
十三、当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有
10只保险管备用。
十四、如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕
后，扭紧注油孔。
十五、屏幕主菜单右下方有电压输入频率显示，电压输入频率要求为50Hz±1Hz，超过这个范
围时，说明输入电压频率不稳定，不能升压，此时升压一定会损坏设备！
