5KVA感应耐压试验装置方案

发布日期：2018-03-23　点击：2160次

变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验，由于在做全绝缘变压器的交流耐压试验时，只考验了变压器主绝缘的电气强度，而纵绝缘并没有承受电压，所以要做感应耐压试验。高压互感器的感应耐压试验通过三倍频电源装置输出150Hz电源，提供给高压试验变压器，高压试验变压器输出倍频高压施加到电压互感器一次绕组，完成互感器感应耐压试验。

是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好满足变压器、互感器感应耐压试验的需要。

一、技术参数

二、工作原理

   该装置是由三台单相变压器组成，其工作原理如图一：

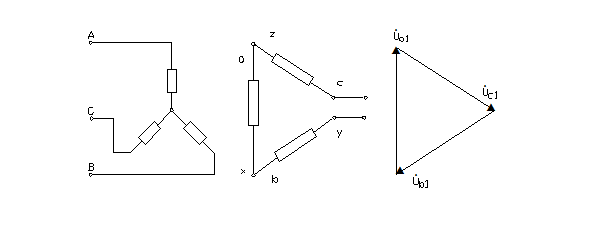

图1工作原理图

三台单相变压器的一次绕组接成星形，二次绕组接成开口三角形，在原边过激磁的情况下，由于磁化曲线的饱和特性，使磁通呈现平顶波，此平顶波磁通可分解成基波和零序谐波，且在零序分量中，三次谐波分量最大。当付边接成开口三角后，因付边绕组中基波电势矢量和为零，三次谐波的矢量和为3EΦ₃，从而可得到150周的电压，作为倍频感应试验的电源。

三、使用方法

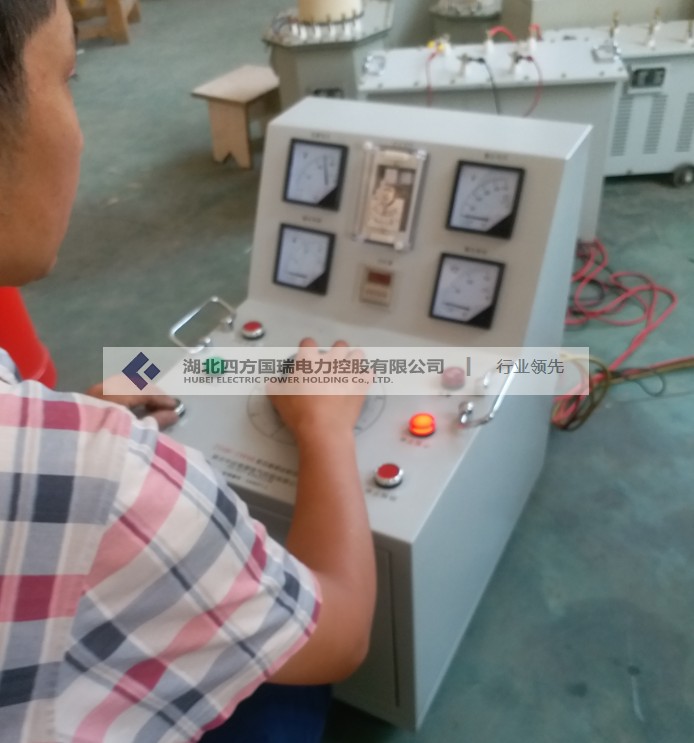

1、本装置为一体式设备，三频频发生器和测试控制台组成一体，并设有过流保护、电源电压电流测量，输出电流、电压、功率因素监测、时间控制。

2、按接线图接入电源和被试品，操作台后面板N、A、B、C接交流三相四线380V，倍频输出接线柱接高压试验变压器输入，仪表接高压试验变压器仪表绕组，注意设备接地。

3、接通电源，合上空气开关，倍频耐压测试仪通电（无输出），调压器在倍频耐压测试仪副边调压，打开控制电源开关，控制台绿色指示灯亮，按要求设置时间继电器的耐压时间，一般是40秒。

4、将调压器回零，启动红色按钮（若调压器不在零位，红色按钮无法启动），顺时针转动调压器，此时有电压输出。

5、调压器调压至试验所需电压值，打开耐压计时开关，严密监视被试品和控制台上的电流表、电压表，并作好详细记录。时间到后，蜂鸣器叫，关闭时间继电器，调压器降压回零，试验结束，耐压通过。

6、在试验过程中，被试品出现匝间、层间或段间、相间绝缘击穿现象，则控制回路中试验电流增大，过流继电器立即跳闸断电，表示耐压试验未通过。

7、本装置因采用过激励原理，电源电压不能超过410V，否则起动电流和空载电流都会较大；使用时间最好不超过1小时。

四、外接补偿问题：

对于感性负载，一般外接容性补偿，其补偿值为感性负载容量的50%。

对于容性负载，一般外接感性补偿，其补偿值为容性负载容量的50%。

五、设备维修及保养：

  本设备请置于通风干燥处保存。

六、装箱清单：

1.      三倍倍频电源发生器     1台

2.      连接线                   1套

3.      产品说明书               1份

4.      产品合格证、保修卡       1份
