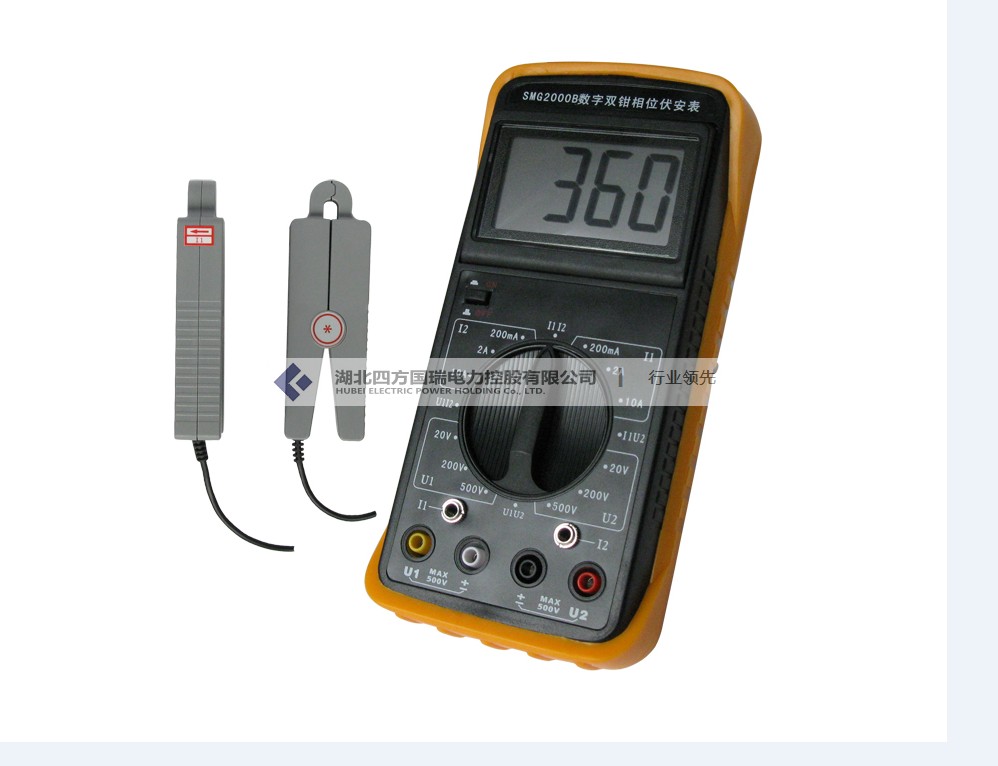

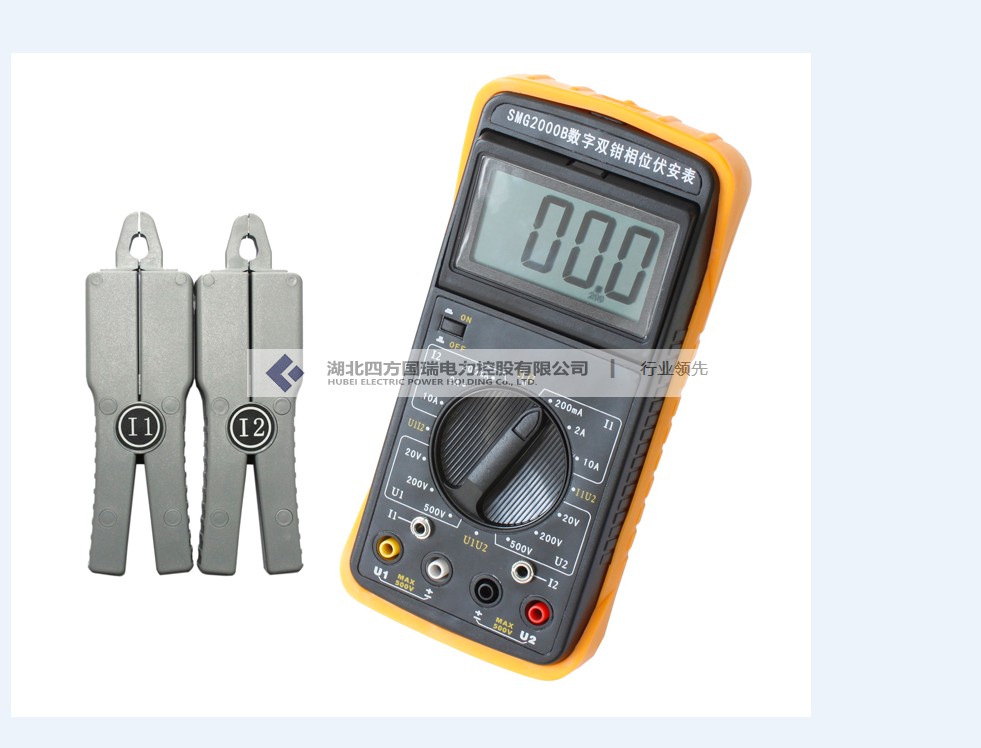

SMG2000B数字双钳相位伏安表



产品简介：

SMG2000B数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。



产品特征：

1. 结构精巧，使用方便

手持式结构；

在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；

显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果；

开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。

2.       分辨率高

采用最新型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V。

3.       低功耗

该相位表微功耗设计，且具有电池电压检测功能



产品参数：

1 基本误差

1.1 参比工作条件

（a）环境温度：（23±5）℃

（b）环境湿度：（45～75）% RH

（c）被测信号波形：正弦波、β=0.02

（d）被测信号频率：（50±0.2）Hz

（e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5A

（g）外参比频率电磁场干扰：应避免

1.2 基本误差极限

1.2.1 交流电压见表1

表1：交流电压测量误差
量   限	分 辨 率	基本误差极限
20V	0.01V	±（1.2%RD+2）
200V	0.1V	±（1.0%RD+2）
500V	1V	±（1.2%RD+2）



输入阻抗：各量限均为2MΩ

测U1-U2相位时电压输入回路阻抗：40KΩ



1.2.2 交流电流见表2

表2：交流电流测量误差
量  限	分 辨 率	基本误差极限
200mA	0.1mA	±（1.0%RD+2）
2A	1mA
10A	10mA



1.2.3 相位

U-U、U-I、I-I见表3

表3：工频相位测量误差
范   围	分辨率	基本误差极限
0～360°	1°	±3°



2 工作误差

2.1 额定工作条件

（a）环境温度：（0～40）℃

（b）环境湿度：（20～80）% RH

（c）被测信号波形：正弦波、β=0.05

（d）被测信号频率：（50±0.5）Hz

（e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围

测 U1-U2相位时：30V～500V

测 I1-I2 相位时：10mA～10.00A

测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A

（g）外参比频率电磁场干扰：应避免

2.2 额定工作误差极限

在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。



3 安全特性

3.1 耐压

电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz的正弦波交流电压历时 1min 的试验。

3.2 绝缘电阻

仪表线路与外壳之间、两电压输入端之间：≥10MΩ



4 其它技术特性

4.1 显示位数：3 1／2

4.2 采样速率：3次/秒

4.3 电源：单个9V 迭层电池、电源电流小于5mA

4.4 外形尺寸

表壳尺寸： 186×86×33

钳壳尺寸： 140×40×19

钳口尺寸： Φ7×8

4.5 重量

表体： 280g

测量钳：2×200g

4.6 储存条件

温度：－10℃～50℃

基本信息

专业提供数字式双钳相位伏安表厂家

随着数字时代带来以后，伏安表在生产设计上来说，都觉得有着技术等级高的优势，掌握好数字之间的性能要求以后，你会知道每一个专业提供数字式双钳相位伏安表厂家推出的型号和用途上是不一样的，要善于去把握好每一种品牌之间的市场竞争差别，才能够了解到哪一种伏安表的性价比更高。

伏安表的数字化显示

由于在伏安表上运用了数字技术以后，在显示和分析的过程中还是会更加方便快捷的，能够得到了正确准确的数字，这才能够在安装设计上更具有技术特色的。

伏安表的品牌差异

当市场上专业提供数字式双钳相位伏安表厂家越来越多，在选择的时候还是要了解到品牌之间的差异性，然后才能够确定哪一个厂家生产的伏安表质量等级上更高一点，带来的选择值得信赖。
