专业提供500kVA/200kV/2.5A 30～300Hz变频串联谐振试验成套装置厂家
发布日期：2017-12-18 点击：2360次
一、适用范围
1. 110kV/300mm2的电缆，长度0.6km，电容量≤0.11uF试验频率为30-300Hz,试验电压128kV。
2. 35kV/300mm2的电缆，长度2.5km，电容量≤0.48uF试验频率为30-300Hz,试验电压52kV。
3. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过200kV。
4．110kV/100000KVA及以下电压等级变压器交流耐压试验，电容量≤0.02μF，试验电压不超过160kV.
5.35kV及以开关，电容量≤0.003uF，试验频率为30-300Hz，试验电压不超过108kV。
6. 10kV/300mm2电缆5000m，电容量≤1.8μF，试验频率为30-300Hz,试验电压17.4kV。（满足6kV被试品对象要求）
二、系统主要性能及参数
1、电源电压： 380V±10%、50Hz；
2、额定容量： 500KVA；
3、输出电压： 200KV.
4、输出电流： 2.5A
5、输出电压波形: 正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
8、输出频率范围: 30～300Hz ；
9、品质因数: ≥30
10、系统噪声: ≤60db
11、系统测量精度: 1.0级
12、频率分辨率: 0.01Hz
13、频率不稳定度: ≤0.05%
14、环境温度： -25℃～ +55℃
相对湿度: ≤90%
海拔高度: ≤2000m
15、具备手动试验/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18 具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、设备制造遵循的国家标准和行业标准
GB7328-87 << 变压器和电抗器的声级测量>>
GB1094 <<电力变压器>>
GB/T16927.1-2-1997 <<高电压试验技术>>
ZBK41006-89 <<试验变压器>>
GB4208 <<外壳防护等级>>
GB2900 <<电工名词术语>>
GB5273 <<变压器、高压电器和套管的端子>>
GB191 <<包装储运标志>>
GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》
GB10229-88 <<电抗器>>
IEC358(1990) <<耦合电容器和电容分压器>>
IEC1000 <<电磁兼容性>>
GB4793-1984 电子测量仪器安全要求

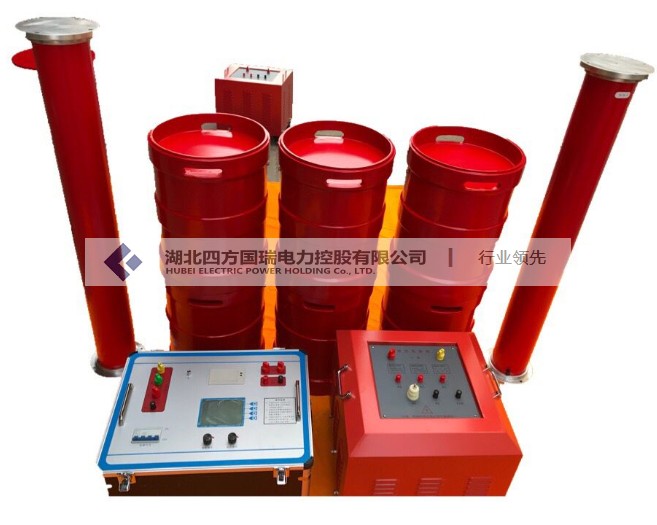

四、系统配置及具体参数
1、变频控制电源25KW 1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 25KW
c) 工作电源: 交流220V/380V、50Hz 。
d) 输出电压: 0～500V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流: 50A
g) 输出波形:正弦波, 波形畸变率:≤0.5%
h) 频率调节范围: 30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保 护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动试验2种模式。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
O) 重 量：25Kg
2、 励磁变压器25KVA 1台
a) 额定容量: 40KVA
b) 输入电压: 500V
c) 输出电压： 3KV；4.5KV, 6KV
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
h) 重 量： 80Kg ;
3、高压电抗器 DK-83.5/33.5 6台
a) 额定容量： 83.5KVA
b) 额定电压： 33.5KV
c) 额定电流： 2.5A
e) 品质因素： Q≥30
f) 结 构： 干式；
g) 重 量： 75Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器 TRF-200/0.001 1台
a) 额定电压： 200KV
b) 工作频率： 30～300Hz
c) 分 压 比： 1000：1
d) 分压比误差： ≤1%,
e) 测量精度： 交流有效值1.0级
f) 介质损耗： tgδ≤0.5% ;
g) 重 量： 30Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、供货清单一览表
|
序号 |
设备名称 |
型号规格 |
单位 |
数量 |
备 注 |
|
1 |
变频电源 |
25KW |
台 |
1 |
|
|
2 |
励磁变压器 |
25KVA |
台 |
1 |
|
|
3 |
高压电抗器 |
83.5/33.5(33.5KV/2.5A) |
台 |
6 |
|
|
4 |
电容分压器 |
TRF-200/0.001 (200KV) |
台 |
1 |
|
|
5 |
附件箱 |
含测试线一套 |
套 |
1 |
|
六、出厂检验
本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
2）变比测量
3）空载电流及空载损耗
4）短路阻抗和负载损耗
5）绝缘电阻测试
6）温升试验：额定容量下运行60min,温升不大于65K
3、电抗器试验
1）直流电阻测量
2）电感量测量
3）交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
4、成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3）噪音小于60dB；
