工频耐压试验装置AC：5kVA/50kV规格
发布日期：2017-12-15 点击：2813次
SFYDJ-5KVA/50KV交流耐压试验装置规格
一、 概述
高压试验变压器(油)是根据DL/T848.2-2004行业标准而设计生产的。全套装置由轻型高压试验变压器，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
二、 产品结构

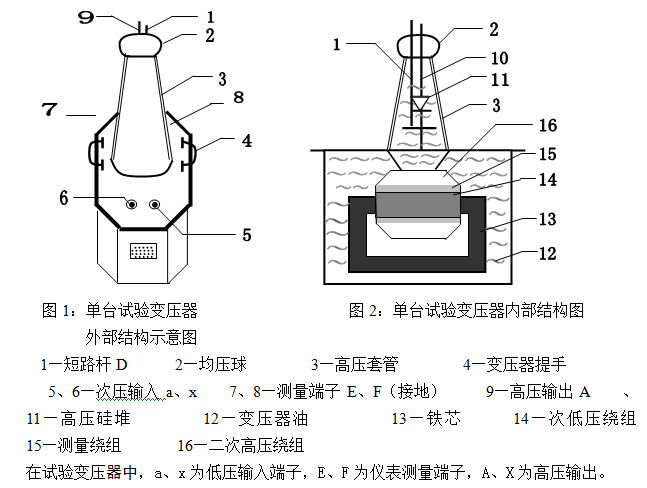

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。
三、技术参数
试验变压器
额定容量：5kVA
输入电压：250V， 输入电流：20A
输出电压：AC50kV 输出电流：100mA
阻抗电压：<10% 空载电流：<8%
变比：250 测量变比：500 联接组别；I,I0
操作箱
额定容量：5kVA
输入电压：220V， 输入电流：25A
输出电压：0-250V 输出电流：25A
测量精度：1.5级
工作原理
高压试验变压器由高压试验变压器和控制箱组成，其中控制箱是集调压器、测量、控制、保护及信号等部分组成的一体化装置。高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。
G—球间隙 CX—被试品
注：高压尾必须可靠接地
工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。
球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。
在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变
压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。
工频耐压试验操作注意事项
(1) 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场安全及观察试品状态。
(2) 被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
(3) 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。
(4) 升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。
(5) 当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。
(6) 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。
(7) 耐压试验前后应测量绝缘电阻，检查绝缘情况。
五、注意事项
1、 按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压器高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。
2、 接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。
3、 从零开始均匀旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，在以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
4、 试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
5、 本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。
6、 使用本产品做高压试验时，出熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
六、控制箱使用说明
本系列控制箱是根据高压试验变压器独特的使用范围而设计生产的，其功能有：
6.1 工作原理：

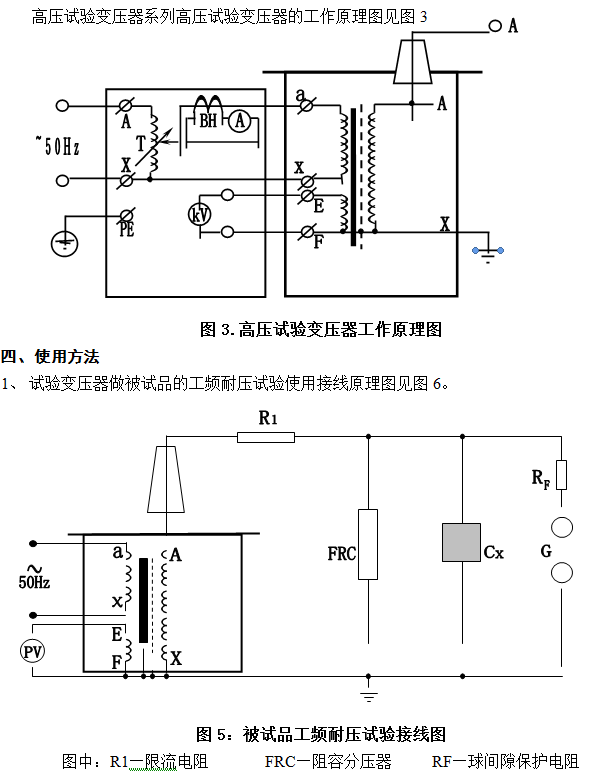

本系列控制箱是由接触式调压器及其控制、保护、测量、信号电路组成。它是通过接入220V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。其工作原理见图3：
6.2 技术参数、规格及选用配套
该控制箱（台）的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P0=0.75P选配。式中P0—试验变压器容量；P—调压器容量。如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P0=P。

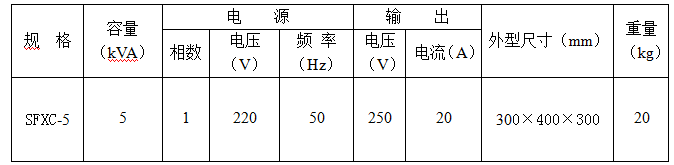

控制箱（台）的型号及技术参数如表1
6.3操作指南
在操作之前应根据不同被试品的容量、电压等级，先计算好最大工作电流，并调整电流保护器。其试验接线应参考本说明书中图1或试验变压器中相关的连接示意图，接地端应良好接地。
6.3.1连接电源（箱式为插座式电源，台式为接线柱式电源），并将调压器手柄旋至零位处，零位开关闭合；
6.3.2按下启动按钮（红色），接触器吸合，调压器受电，同时工作指示灯（红灯）亮；
6.3.3顺时针缓慢均匀地旋转调压器手柄，并密切注视仪表读数，当升到所需高压电压值时，应停止旋转手炳，并及时按下计时按钮（红色），此时，数显时间继电器顺计时显示时间（计时单位为“s”，秒），当到达设定的时间，控制箱（台）内发出声光报警，及时将调压器手柄反方向旋转，直至调压器回零为止，解除计时按钮；
6.3.4按下停止按钮（绿色）；
6.3.4在升压或耐压试验过程中，如出现短路、闪络、击穿等过电流时，电流继电器保护跳闸，调压器自动断电，表示被试品不合格，此时应将调压器回零，切断电源，检查被试品。
6.4使用与维护
6.4.1开箱验收时，应检查主控回路接线是否松动，调压器电刷是否接触良好；
6.4.2长期不用时，使用前应用500V兆欧表测量绝缘电阻，其阻值不低于0.5MΩ；
6.4.3电源电压应符合箱（台）铭牌上的输入电压值；
6.4.4本箱（台）设有过电流保护，出厂已调整为额定电流的80%。用于小负载时，应根据被试品的额定容量电流重新设定；
6.4.5使用完毕后，应关好箱（台）门盖，以保持箱（台）内部清洁。
6.5使用条件
6.5.1环境温度：0—40℃；
6.5.2海拔高度：＜1000m；
6.5.3相对湿度：＜85%；
6.5.4工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
