    756KVA/54KV变频串联谐振供应厂家

    发布日期:2017-10-31 点击:2204次


    技术方案

    一、适用范围

    120kV300平方毫米交联电缆6000m,电容量≤1.433μF,试验频率30-300Hz,试验电压45kV

    2.  10kV/1000kVA变压器的交流耐压试验, 电容量≤0.01μF,试验频率45-65Hz,试验电压不超过35kV

    3.  10kv所有被试品



    4. 环境温度:-150C –450C;

    5. 相对湿度:≤90%RH;

    6. 海拔高度2500



    二、系统主要性能及参数

    1、电源电压:   380V±10%50Hz

      2、额定容量: 756KVA

      3、输出电压:     45KV

      4、输出电流:  1.4A. 16.8A

      5、输出电压波形正弦波;

    6、输出电压波形畸变率: ≤0.5%

    7、允许连续工作时间:额定输出电流下持续运行时间为60分钟;

      8、输出频率范围:     30300Hz

        9、品质因数:         30

    10、系统噪声:       60db

    11、系统测量精度:    1.0

    12、频率分辨率:      0.01Hz

    13、频率不稳定度:    0.05%

    14、环境温度:      -25℃ +55℃

    相对湿度:       ≤90%

    海拔高度:       ≤2000m

    15、具备手动试验/自动调谐/自动试验模式。

    16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

    17、具备试验电压、时间、试验频率范围等试验参数设置功能。

    18  具备过电压、过电流、过热保护功能。

    19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示试验失败及相关信息。

    20、具备各种数据打印功能。

    三、设备制造遵循的国家标准和行业标准

    GB7328-87              << 变压器和电抗器的声级测量>>

    GB1094                <<电力变压器>>

    GB/T16927.1-2-1997     <<高电压试验技术>>

    ZBK41006-89            <<试验变压器>>

    GB4208                 <<外壳防护等级>>

    GB2900                 <<电工名词术语>>

    GB5273                  <<变压器、高压电器和套管的端子>>

    GB191                  <<包装储运标志>>

    GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

    GB10229-88             <<电抗器>>

    IEC358(1990)           <<耦合电容器和电容分压器>>

    IEC1000                <<电磁兼容性>>

    GB4793-1984             电子测量仪器安全要求

      四、系统配置及具体参数

    1、变频控制电源50KW                1

    a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

    b) 额定输出容量: 50KW

    c) 工作电源:      交流380V50Hz

    d) 输出电压:      0500V可调。

    e) 输出电压不稳定度≤0.05%

    f) 最大输出电流:  100A

    g) 输出波形:正弦波,      波形畸变率:≤0.5%

    h) 频率调节范围:  30300Hz

    频率调节分辨率: 0.001 Hz

    i) 连续运行时间: 大于1小时

    j) 噪声水平:≤ 60dB

    k) 变频电源采用高性能专用微机控制电压、频率调节

    l) 变频电源配备专用引线和插头与其他设备进行连接。

    m)    护 :具有过压、过流、过热、放电保护功能。

    n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

    具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

    具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

      O)    量: 26Kg

    2、 励磁变压器50KVA            1

    a) 额定容量:   50KVA

    b) 输入电压:    500V

    c) 输出电压: 2KV;  2.8KV

    d) 工作频率范围: 30300Hz

    e) 连续运行时间: 大于1小时

    f) 电压比测量误差: 小于1%

    g) 结构: 采用干式结构,绝缘耐热等级H,满足干式变压器国家规范要求;

    高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变;

    内置过电压保护,防止击穿反击。

      h)    量:   50Kg;

    3、高压电抗器 DK-63/45       12

    a) 额定容量:   63KVA

    b) 额定电压:   45KV

    c) 额定电流:   1.4A

    e) 品质因素:  Q30

    f)     构:  干式;

        g)      量: 60Kg/

    h) 连续运行时间:≥ 1小时

    4、 电容分压器   TRF-60/0.001                1

    a) 额定电压:    60KV

    b) 工作频率:    30300Hz

    c) 分 压 比:    1000

    d) 分压比误差:  1%,

    e) 测量精度:    交流有效值1.0

    f) 介质损耗:    tgδ≤0.5% ;

    g)     量:   10Kg

    h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,30-300HZ内分压比不变。

    五、供货清单一览表

    序号

    设备名称

    型号规格

    单位

    数量

    备 注

    1

    变频电源

    50KW

    1

    2

    励磁变压器

    50KVA

    1

    3

    高压电抗器

    63/45

    (45KV/1.4A)

    12

    4

    电容分压器

    TRF-60/0.001

    60KV

    1

    5

    附件测试线一套

    1

    六、出厂检验

    本装置出厂前,对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验,试验结果完全符合协议及以下标准要求后方可出厂。

    1、变频电源

    1)绝缘电阻测试

    2)耐压试验:2000V1分钟

    3)负载试验:在满负荷下,各器件的温升不大于45K

    2、励磁变压器

    1)直流电阻测量

      2)变比测量

      3)空载电流及空载损耗

      4)短路阻抗和负载损耗

      5)绝缘电阻测试

      6)温升试验:额定容量下运行60min,温升不大于65K

     3、电抗器试验

    1)直流电阻测量

    2)电感量测量

    3)交流耐压试验

    温升试验:额定容量下运行60min,温升不大于65K

          4、成套装置试验

    (1)  耐压试验:1.1额定电压下,耐压1min

    (2)  短路试验:电压为0.5U0.8U1.0U的条件下,将高压输出突发短路3次,保护装置可靠动作,各单元完好。

    3)噪音小于60dB

    销售与咨询
    我们竭诚为您提供更放心、更专业的产品咨询与技术指导服务,专业为您,真诚为您提供优质电测电气试验设备,提供工程预约及产品咨询
    客服热线:027-61903638 传  真: 027-61909126
    邮  箱: SFDL1996@163.com
    QQ客服(销售): 3173906661 QQ 3301451900
    湖北四方国瑞电力控股有限公司
    地  址: 湖北省武汉东湖开发区光谷大道303光谷芯中心403栋

    官  网: www.electricitys.com

    湖北四方国瑞电力控股有限公司 变频串联谐振厂家 技术部


    756KVA/54KV变频串联谐振供应厂家

    如果你选择来756KVA/54KV变频串联谐振供应厂家,我们就应该更好的去了解一些具体的情况,然后才能够购买设备。这些人虽然找到了一个比较好的厂家,但是却不知道自己需要做好的了解工作都有哪些,所以同样没有做出适合的选择。

    对比设备的差别

    很多的设备非常的相似,所以大家不知道如何选择,我们能够认真的做好各个方面的对比,知道这些设备的具体差别,在这个基础之上,在作出选择的时候,相对来说就会变得更加的容易。

    知道自身的需求

    每个地方对于设备的需求是不一样的,有些设备再好,但是你根本就不用,所以不能够在756KVA/54KV变频串联谐振供应厂家购买。真正去了解自己的需求之后,你才能够做出的更好的决定。我们能够用心的去关注到了这些实际的东西,我相信对于大家来说肯定会有保障,你自己也需要去做的更好。

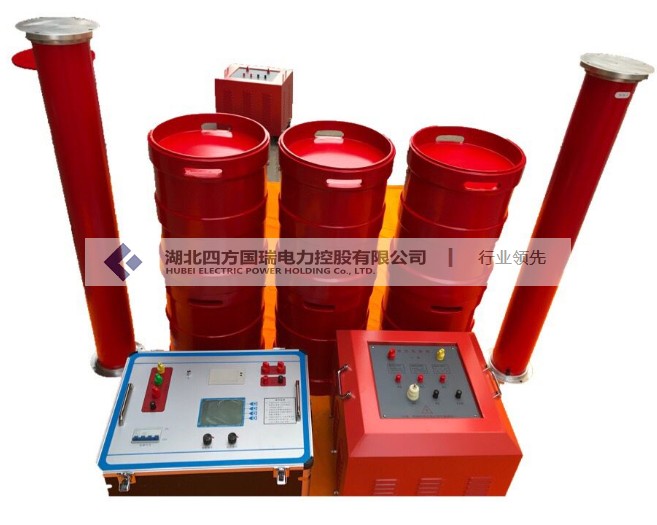

    SFBP-756KVA-54KV变频串联谐振成套试验装置
