氧化锌避雷器测试仪选型及安装使用须知

       氧化锌避雷器测试仪具有优异的非线性伏安特性，残压随冲击电流波头时间的变化特性平稳，陡波响应特性好，没有间隙击穿特性和灭弧问题。其电阻片单位体积吸收能量大，还可以并联使用，所以在保护超高压长距离输电系统和大容量电容器组特别有利。对于低压配电网的保护也很适合，是低压配电网的主要保护措施。

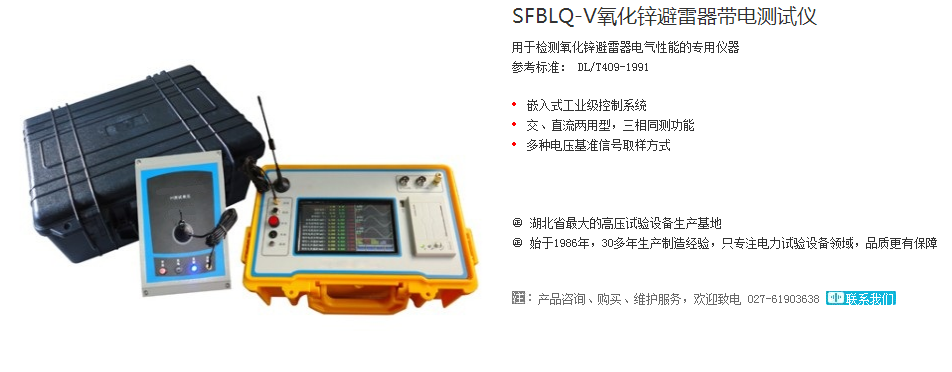

       氧化锌避雷器测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测(带电测试)和实验室(停电检测)的测试中。符合中华人民共和国电力行业标准《DL474.5-92现场绝缘试验实施导则—避雷器试验》的要求。氧化锌避雷器测试仪采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。同时，提供现场的接线显示。具有接线简单、测量精度高、可靠性强等特点。

       在电力配电线路中，常用的避雷器有：阀型避雷器、管型避雷器、氧化锌避雷器等，低压配电系统提倡选用低压氧化锌避雷器。氧化锌阀片在正常运行电压下，阀片的电阻很高，仅可通过微安级的泄漏电流。但在强大的雷电流通过时，却呈现很低的电阻，使其迅速泄入大地，实现限压分流的目的。阀片上的残压几乎不随通过电流的大小而变化，时常维持在小于被保护电器的冲击试验电压，使设备的绝缘得到保护，雷电流过后又恢复到原绝缘状态。

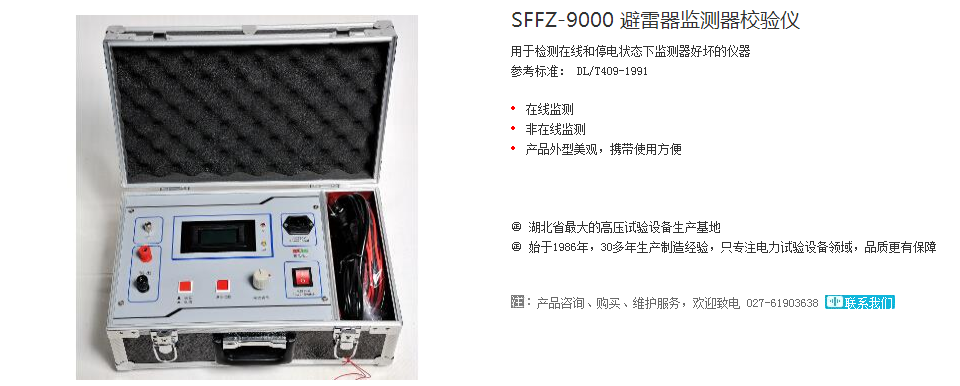

       在避雷器使用前，都应该对其有关技术参数进行测量，以确保避雷器安装质量。

1 绝缘电阻的测量

       对35kV及以下氧化锌避雷器用2500V兆欧表摇测，每节的绝缘电阻应不低于1000MΩ。进口氧化锌避雷器每节的绝缘电阻一般按厂家的标准。如日本明电舍规定：对SFE－C2Z型294kV氧化锌避雷器应使用1000V兆欧表，绝缘电阻不低于2000MΩ。

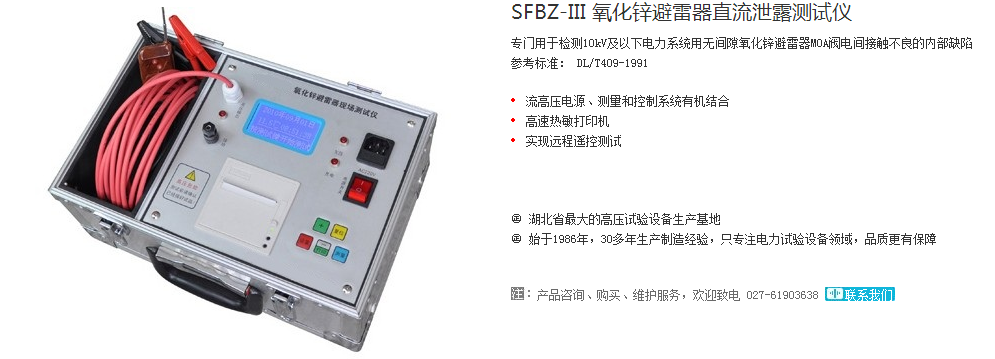

2 测量直流和泄漏电流

       测量直流电压U1mA及75％U1mA电压下的泄漏电流，目的是为了检查其非线性特性及绝缘性能。U1mA为试品通过1mA直流时，被试避雷器两端的电压值。《规程》规定：1mA电压值U1mA与初始值比较，变化应不大于±5％。0.75U1mA电压下的泄漏电流应不大于50μA。也就是说，在电压降低25％时，合格的氧化锌避雷器的泄漏电流大幅度降低，从1000μA降至50μA以下。

       若U1mA电压下降或0.75U1mA下泄漏电流明显增大，就可能是避雷器阀片受潮老化或瓷质有裂纹。测量时，为防止表面泄漏电流的影响，应将瓷套表面擦净或加屏蔽措施，并注意气候的影响。一般氧化锌阀片U1mA的温度系数约为(0.05～0.17)％／℃，即温度每增高10℃，U1mA约降低1％，必要时可进行换算。

3 运行电压下交流泄漏电流测量

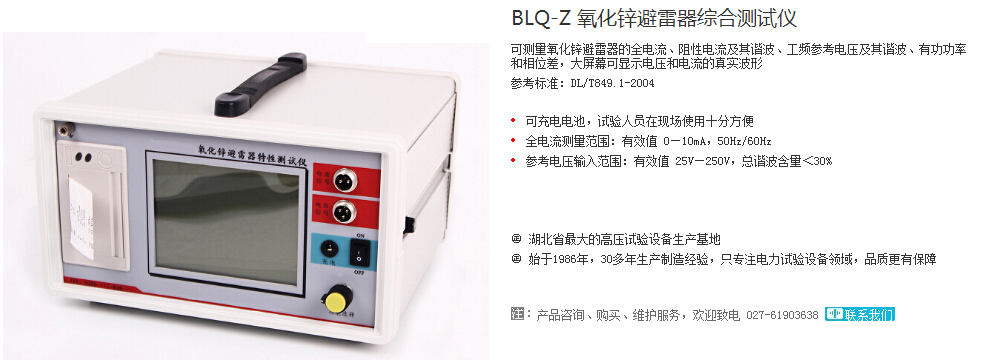

       用LCD－4型检测仪可以测得运行电压下避雷器的泄漏电流(全电流)及其有功分量(阻性电流)和无功分量(容性电流)、功率损耗Px等。

       试验研究表明：当氧化锌避雷器阀片受潮或老化时，阻性电流幅值增加很快，因此监测阻性电流可以有效地监测避雷器绝缘状况。

什么是氧化锌避雷器？其试验项目有哪几种？

       氧化锌避雷器由氧化锌电阻片组装而成，具有较好的非线形“伏-安”特性。在正常工频电压下，具有极高的电阻，呈现绝缘状态。在过电压作用下，则呈现低阻状态，使与之并联的电器设备的残压被抑制在设备绝缘安全值以下，待过电压消失后，有恢复高阻绝缘状态，从而保护电器设备的绝缘免受过电压的损害。氧化锌避雷器与阀型避雷器相比具有动作迅速、通流容量大、残压低、无续流，对大气过电压和操作过电压都起保护作用，具有结构简单、可靠性高、寿命长、维护简单、体积小等优点，广泛用于电气设备的防雷和过电压保护。6kV系统中，氧化锌避雷器较多并联在真空开关上，以限制截流过电压。其试验项目如下。

       （1）测量绝缘电阻。采用2500V及以上兆欧表，35kV及以下，不低于2500MΩ；35kV及以下，不低于1000MΩ。

       （2）测量直流1mA的电压及该电压75%值时的泄漏电流。对避雷器施加直流电压，随着电压升高泄漏电流逐渐增大，当电流值达到1mA时记下电压值，然后将电压降到该电压值的75%并记下泄漏电流，其值不应大于50μA。

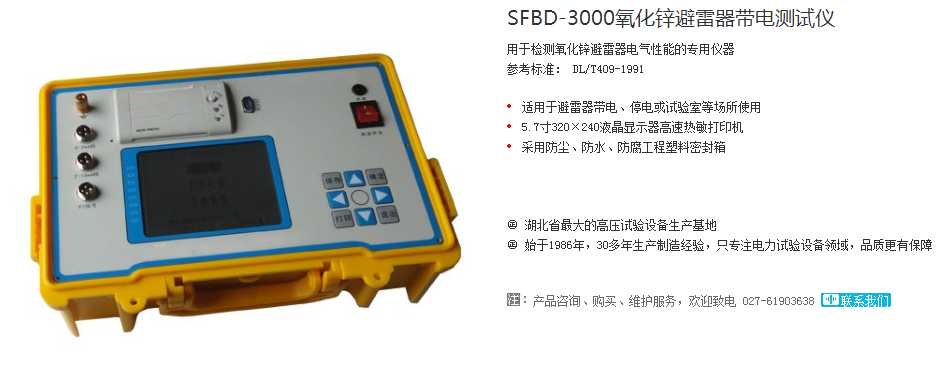

氧化锌避雷器现场带电测试实例分析

       ［关键词］氧化锌避雷器，带电测试，阻性电流，容性电流，氧化锌避雷器特性测试仪
       避雷器是电力系统重要的电气设备之一，它对电力系统的安全运行起着十分重要的作用。氧化锌避雷器（MOA）是一种与其它类型避雷器有很大差异的新型避雷器，由于其性能上的明显优点，它在电力系统得到了广泛推广和应用。

       为了使氧化锌避雷器在电力系统安全可靠运行，电力行业标准DL/T596-1996《电力设备预防性试验规程》对氧化锌避雷器预防性试验规定的主要内容如下：

       （1）直流泄漏电流试验时，通过1mA时的电压U1mA与初始值或制造厂规定值比较，变化不大于±5％，0.75U1mA电压下的泄漏电流不应大于50μA。

       （2）运行电压下的全电流、阻性电流或功率损耗测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，应停电检测。

       由《规程》可知，氧化锌避雷器预防性试验包括停电条件下直流泄漏电流试验和运行电压下带电测试。但当电力系统的运行电压较高，发电厂（或变电站）避雷器数目较多时，停电条件下作直流泄漏电流试验有很大的困难，因此，运行电压下的氧化锌避雷器现场带电测试越来越受到重视。

       氧化性避雷器是在上世纪80年代中期开始得到推广应用的，1996年国家出台的《规程》对运行电压下氧化性避雷器的现场带电测试有明确的规定。随着计算机技术的飞速发展和高压电气设备测试水平的不断提高，实践证明对氧化性避雷器更多项目的测试（例如泄漏电流的阻性电流、容性电流有效值，阻性电流、容性电流分量峰值，泄漏电流谐波分量、谐波分量功率损耗值等项目的测试）更能准确反映避雷器的运行状况。表1 为四方国瑞公司生产的氧化锌避雷器特性测试仪对某330kV变电所氧化锌避雷器运行时现场检测的一组数据。

       对表1数据进行分析，发现场C相避雷器的阻性电流Ir在超过0.3mA（峰值）后，增长速度很快，为投运初期的20倍，于是决定该相避雷器退出运行，进行解体检查后发现，该相避雷器内部应装配条件不合格已受潮。

       若用户按《规程》规定：在每年雷雨季节前作停电条件下直流泄漏电流试验，C相避雷器的缺陷可能不会及时发现，后果不堪设想。因此，对氧化性避雷器运行电压下现场带电测试有着十分重要的意义!

10KV(6KV)配电网中氧化锌避雷器现场测试的意义

10KV氧化锌避雷器现场测试仪

       配电网，氧化锌避雷器，现场测试，测试仪

       电力系统10KV（6KV）配电网中，以前常用管式避雷器作为保护线路和配电变压器遭受雷击的措施。近几年随着避雷器技术的发展，由于氧化锌避雷器的明显优点，所以氧化锌避雷器逐步取代了其它类型的避雷器，从而得到广泛应用。
       10KV配电网是电力网中电力线路结构、使用环境最复杂的一个环节。对于数目众多的配电变压器和电缆线路等都要装设避雷器作为防雷保护，因此，10KV配电网中避雷器故障的概率较大。若10KV配电网中避雷器发生故障，主要有下列危害：
       1、若避雷器未完全击穿，避雷器泄漏增大，会造成线损增加，不利于电力网的经济运行。
       2、若避雷器被击穿，造成一点接地故障，由于避雷器故障是隐形故障，需要消耗大量人力物力寻找故障点；若出现两个避雷器不同相别接地故障，会造成开关保护动作而使用户停电，影响生产和生活。
       3、避雷器爆炸会波及周围其他设备，造成事故扩大。
所以，电力系统的安全评估已把配电系统避雷器的检测提高到发电厂、变电所避雷器检测的同等要求。《电力设备预防性试验规程》第14.2条中对金属氧化物避雷器的直流测试作了明确规定。

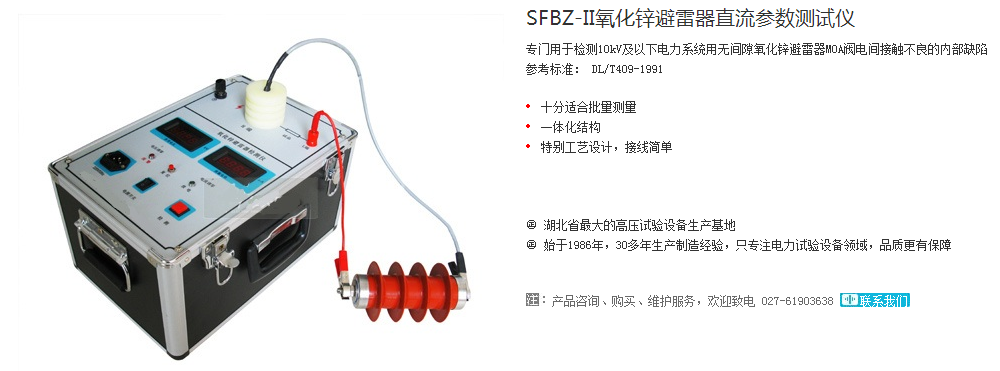

       针对10KV电力网的特点，湖北四方国瑞电力开发了专门针对10KV(或者6KV)配电网的氧化锌避雷器现场测试仪，仪器具有以下特点：
       1、现场对避雷器测试不需要线路停电，只要断开跌落式保险（令克）即可。
       2、仪器在测量1mA下的电压U1mA时，同时可获得0.75U1mA时的泄漏电流值，操作十分简便。
       3、自带充电式电源，克服了多数情况下现场无交流电源的困难。
