1000kVA/200kV变频串联谐振耐压试验装置系统执行标准
发布日期：2017-08-27 点击：2228次
1000kVA/200kV变频串联谐振耐压试验装置系统执行标准
一、系统执行标准
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
GB7328-87 << 变压器和电抗器的声级测量>>
GB1094 <<电力变压器>>
GB/T16927.1-2-1997 <<高电压试验技术>>
ZBK41006-89 <<试验变压器>>
GB4208 <<外壳防护等级>>
GB2900 <<电工名词术语>>
GB5273 <<变压器、高压电器和套管的端子>>
GB191 <<包装储运标志>>
GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》
GB10229-88 <<电抗器>>
IEC358(1990) <<耦合电容器和电容分压器>>
IEC1000 <<电磁兼容性>>
GB4793-1984 电子测量仪器安全要求
二、工作环境
1. 环境温度：－150C –40 0C;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤5000米；
三、装置主要适用范围
1、满足300mm2,10kV 电缆交流耐压试验，长度4km，电容≤1.52uF,试验频率30~300Hz,试验电压U≤22kV。试验时间：5分钟
2、满足300mm2,20kV 电缆交流耐压试验，长度4km，电容≤0.96uF,试验频率30~300Hz,试验电压U≤45kV。试验时间：5分钟
3、满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.78uF,试验频率30~300Hz,试验电压U≤52kV。试验时间：60分钟
4、满足300mm2,66kV 电缆交流耐压试验，长度2km，电容≤0.31uF,试验频率30~300Hz,试验电压U≤96kV。试验时间：60分钟
5、满足50MVA/66kV以下变压器交流耐压试验，电容≤0.025uF,试验频率45~65Hz,试验电压U≤120kV。试验时间：1分钟
6、满足66kVGIS,开关，绝缘子，PT，CT，母线交流耐压试验，电容≤0.006Uf,试验频率30~300Hz,试验电压U≤185kV。试验时间：1分钟
7、满足35KV/10KV及以下变压器（容量不限）的交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤72kV。试验时间：1分钟
8、满足35KV/10KV及以下高压母线、开关、绝缘子、PT，CT的交流耐压试验试验频率30~300Hz,试验电压U≤95kV。试验时间：1分钟
9、满足35KV/110KV及以下变压器（容量不限）的交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤72kV。试验时间：1分钟
10、满足110kVGIS,开关，绝缘子，PT，CT，母线交流耐压试验，电容≤0.006Uf,试验频率30~300Hz,试验电压U≤185kV。试验时间：1分钟
四、系统技术规范及性能
4.1 系统技术参数
4.1.1 额定输出电压： 0～200kV
4.1.2 谐振电压波型： 正弦波，波形畸变率＜1.0%
4.1.3 最大被试品电流； 2.5A
4.1.4 最大试验容量： 1000kVA
4.1.5 输出频率： 30～300Hz
4.1.6 工作时间： 满功率输出下，连续工作时间60min
4.1.7 品质因素： 30～90
4.1.8 输入工作电源： 三相380V±5%，50Hz
4.1.9 环境温度： －15℃～+40℃
4.1.10 相对湿度： ＜90RH%，无凝露状况
4.1.11 海拔高度： ＜5000m
4.1.12 噪声： ≤50dB
4.2 系统的性能特点
4.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。
4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
4.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
五、装置容量确定
设备装置容量设计为1000KVA/200kV，分8节电抗器，电抗器单节为50KV/2.5A/55H组合使用能满足上述被试品的试验要求。
六、主要部件的技术规范及性能
1、变频控制电源40KW 1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:40KW
c) 工作电源: 交流220V/380V、50Hz 。两种电源都可使用
d) 输出电压: 0～500V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流: 80A
g) 输出波形:正弦波, 波形畸变率:≤0.5%
h) 频率调节范围: 30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保 护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动试验两种模式。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
O) 重 量： 50Kg

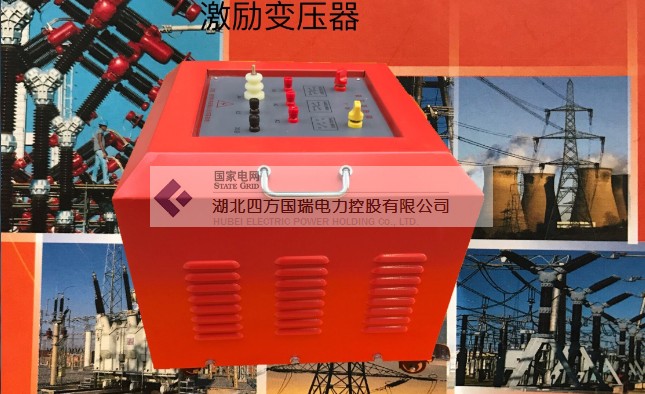

2、 励磁变压器40KVA 1台
a) 额定容量: 40KVA
b) 输入电压: 500V
c) 输出电压： 2KV ；4KV；8KV ；
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
h) 重 量： 200Kg ;

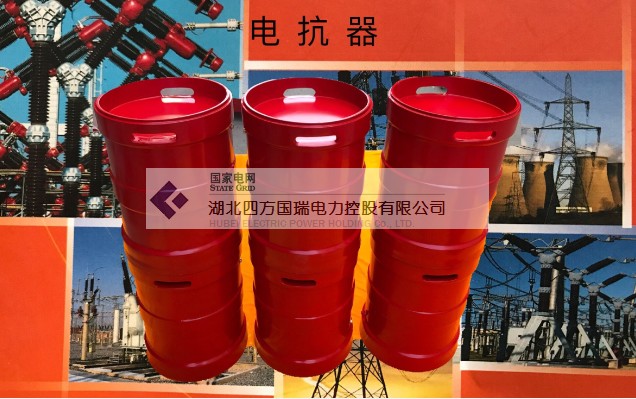

3、高压电抗器 DK-125/50 8台
a) 额定容量： 125KVA
b) 额定电压： 50KV
c) 额定电流： 2.5A
e) 品质因素： Q≥30
f) 结 构： 干式；
g) 重 量： 90Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器 TRF-200/0.001 UF 1台
a) 额定电压： 200KV
b) 工作频率： 30～300Hz
c) 分 压 比： 1000：1
d) 分压比误差： ≤1%,
e) 测量精度： 交流有效值1.0级
f) 介质损耗： tgδ≤0.5% ;
g) 重 量： 30Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
八、系统的基本配置
(一)主要部件一览表
序号 设备名称 型号规格 单位 数量 备 注
1 变频电源 40KW 台 1
2 4 40KVA 台 1
3 高压电抗器 125/50
(50KV/2.5A) 台 8
4 电容分压器 TRF-200/0.001UF
(200KV) 台 1
5 附件箱 含测试线一套 套 1
（二）设备附件及相关资料一览表
序号 名 称 型号及规格 单位 数量 备注
1 防雨防尘罩 按设备尺寸配套 只 8
2 试验线 按设备成套
需要配置 包 1
3 出厂试验报告 份 1
4 成套装置使用说明书 份 1
5 产品合格证 份 1
6 装箱清单 份 1
九． 服 务
9.1该设备到货后，供方负责该套设备现场调试并协助需方完成第一次现场试验，并负责设备的操作及人员技术培训。
9.2供方对提供的所有产品实行保修，保修期为发货之日起一年时间，保修期内负责免费检查，零部件的更换。
9.3超过一年的产品供方常年负责维修，且只收取维修成本费用。
9.4实行24小时快速响应服务，在接到需要服务的电话或传真后,4小时实行技术响应,
