BPXZ-Z串联谐振耐压试验装置
一、定义
在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC＝XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。
二、危害性
发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。
品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中，串联谐振将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。
在R-L-C串联电路中，出现线路端电压和电流同相位的现象叫串联谐振。
湖北四方国瑞电力电科生产工频串联谐振升压装置(CVT校验用)、工频交流耐压谐振装置、变频谐振耐压试验装置，广泛用于各种高压交联电缆、变压器、发电机、GIS开关、电动机等设备的交流耐压试验。该装置拥有多项关键的国家专利技术，加上引进的部分国际先进技术，设备整体达到了国际先进水平。全傻瓜式操作，全自动试验。
串联谐振电源产品使用中的注意事项
1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。
5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。
四方国瑞电力，是专业生产串联谐振装置的厂商。其串联谐振产品稳定性、可靠性高，自动调谐功能强大，支持多种试验模式，系统人机交互界面友好，保护功能完善。
串联谐振变压器故障原因及排除
1、风扇不能启动：
急停、故障保护、失谐保护后，没有按“故障复位”；
内部温度过高，功率元件热保护；
排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。
2、自动调谐不能完成，找不到谐振点：
（1）现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
原因：回路接地不好，试验回路接线错误，装置某一仪器开路
排除方法：检查接地装置可靠，接地连接线是否有断开点；
检查励磁变压器的高低压线圈的通断；
检查每一只电抗器的通断；
检查分压器的信号线的通断；
检查分压器的高低压电容臂的通断；
装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
（2）现象：调谐曲线是一条曲线，有较低的尖峰；
试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
原因：电抗器与试品电容量不匹配，没有准确找到谐振点；
试品损耗较高，系统Q值太低；
励磁变压器高压输出电压较低；
排除方法：将补偿电容器并接入试验回路，加大回路电容量；
尽可能将多只电抗器串联，提高回路电感量；
提高励磁变压器的输出电压；
干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
如果上述操作全部处理完后，依然不能解决问题，请和湖北四方国瑞参考标准：GB50150-2006,DL/T849.6-2004，采用进口功率元件作为功率变换的核心，调谐+调压；多种组合试验模式，过载能力强，保护功能更完善。适用于大容量，高电压的电容性试品的交接和预防性试验。

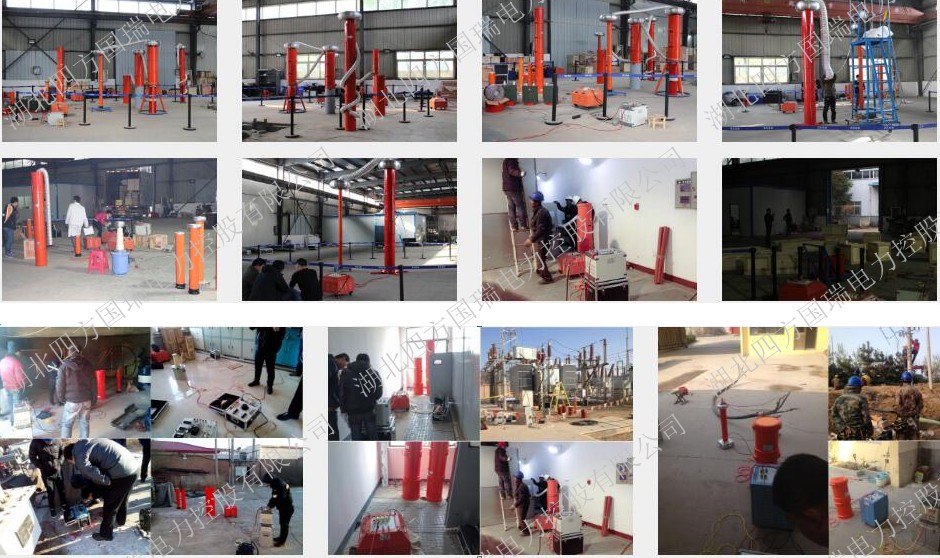

BPXZ-Z串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。产品咨询、购买、维护服务，欢迎致电 027-61903638 电力厂家联系，不可自行拆卸仪器！
