可调高压兆欧表——四方国瑞电力

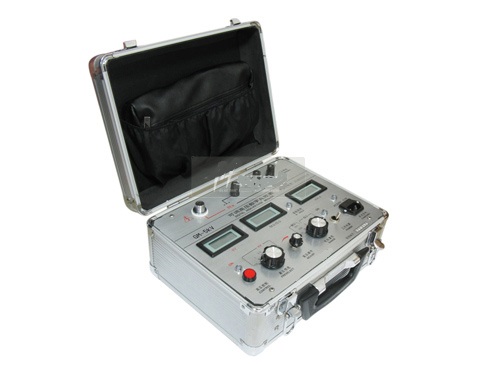

该可调高压数字兆欧表测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线。

该仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电。因为短路放电的强

烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路。

此可调高压数字兆欧表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。

它亦可用于广泛领域的电气绝缘电阻特性测量。

数字兆欧表又叫摇表亦或叫绝缘电阻测试仪，是一种简便、常用的测量高电阻的直读式仪表，可用来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。兆欧表上有3个

分别标有接地（N）、电路（U）、保护环（G）的接线柱，使用时不仅要接线正确，端钮拧紧，

《兆欧表测量绝缘电阻的注意事项》

        ⑵、兆欧表应放在水平位置，在未接线之前，先摇动兆欧表看指针是否在“∞”处，再将（L）和（E）两个接线柱短路，慢慢地摇动兆欧表看指针是否指在“零”处，对

于半导体型兆欧表不宜用短路校检；

答：用兆欧表测量绝缘电阻时，一般规定以摇测一分钟后的读数为准备。因为在绝缘体上加上直流电压后，流过绝缘体的电流（吸收电流）将随时间的增长而逐渐下降。

而绝缘的直流电阻率是根据稳态传导电流确定的，并且不同材料的绝缘体，其绝缘吸收电流的衰减时间也不同。但是试验证明，绝大多数材料其绝缘吸收电流经过一分钟已趋

于稳定，所以规定以加压一分钟后的绝缘电阻值来确定绝缘性能的好坏。

答：兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。低压电气设备需使用电压低的兆欧表。一般选择原则是：500伏以下的电气设备

选用500~1000伏的兆欧表；瓷瓶、母线、刀闸应选用2500伏以上的兆欧表。兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。

如有些兆欧表的读数不是从零开始，而是从1兆欧或2兆欧开始。这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。因为这种设备的绝缘电阻有有可能小于

1兆欧，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。

4、简述用兆欧表测量绝缘电阻的具体步骤?

 答： (1)将被测设备脱离电源，并进行放电，再把设备清扫干净。(双回线，双母线，当一路带电时，不得测量另一路的绝缘电阻)。

5、数字兆欧表的使用与维护

数字兆欧表由中大规模集成电路组成。输出功率大，短路电流值高，输出电压等级多（每种机型有四个电压等级）。数字兆欧表的工作原理为由机内电池电源经DC/DC变换产生的直流电

压由E级出经被测试品到达L级，从而产生一个从E到L级的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由 LCD显示出来。
