变频谐振高压试验装置216KA/54KV技术指标

发布日期：2017-05-07　点击：2198次

SFBP-216KA/54KV变频谐振高压试验装置技术参数

（一）SFBP指生产厂家代码及型号

216指设备能输出的最大额定容量，单位为kVA

 54指设备能输出的电压等级，单位为kV；

（二）SFBP-216kVA/54kV变频串联谐振耐压试验装置技术指标

1．额定电压：54KV

被试品的：

22kV---满足10kV电缆交流耐压试验；

44kV---满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV---满足35kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

  12．装置具有过压、过流、零位启动等保护功能

设备主要配置及技术参数说明：

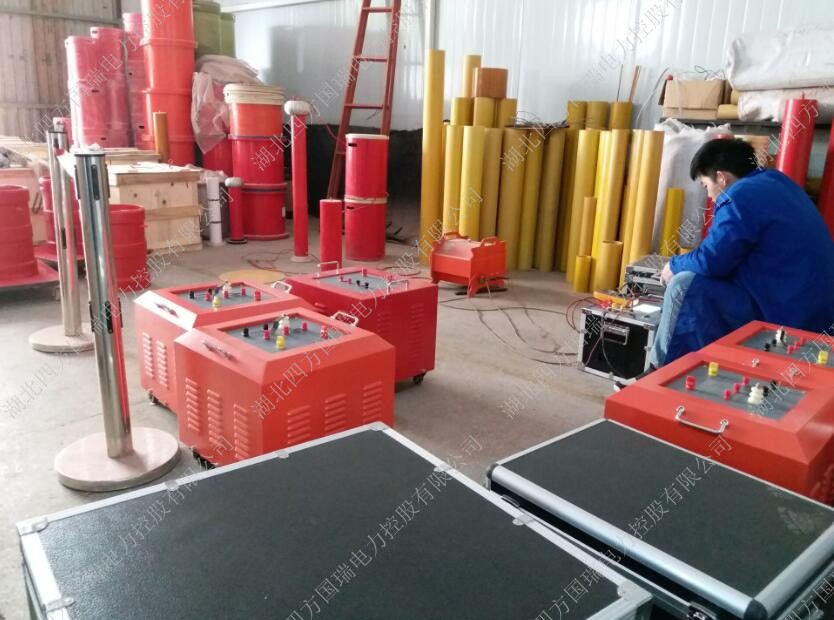

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2. 高压谐振电抗器（共4台）：27kV/2A

 额定工作电压：27kV

额定工作电流：2A

额定电感量：45H

连续工作时间：60min

重量：35kg

温    升：小于60度
