378KVA/45KV变频串联谐振成套试验装置技术方案
发布日期：2017-05-06 点击：2489次
378KVA/45KV变频串联谐振成套试验装置技术方案
一、适用范围
1．20kV，300平方毫米交联电缆3000m，电容量≤0.726μF，试验频率30-300Hz，试验电压45kV。
2.10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。
3.10kv所有被试品
4. 环境温度：－150C –45 0C;
5. 相对湿度：≤90%RH;
6. 海拔高度: ≤2500米；
二、系统主要性能及参数
1、电源电压： 380V±10%、50Hz；
2、额定容量： 378KVA；
3、输出电压： 45KV，
4、输出电流： 1.4A. 8.4A
5、输出电压波形: 正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
8、输出频率范围: 30～300Hz ；
9、品质因数: ≥30
10、系统噪声: ≤60db
11、系统测量精度: 1.0级
12、频率分辨率: 0.01Hz
13、频率不稳定度: ≤0.05%
14、环境温度： -25℃～ +55℃
相对湿度: ≤90%
海拔高度: ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18 具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
三、直流电阻测量
1变比测量
2空载电流及空载损耗
3短路阻抗和负载损耗
4绝缘电阻测试
5温升试验：额定容量下运行60min,温升不大于65K
四、电抗器试验
1直流电阻测量
2电感量测量
3交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K

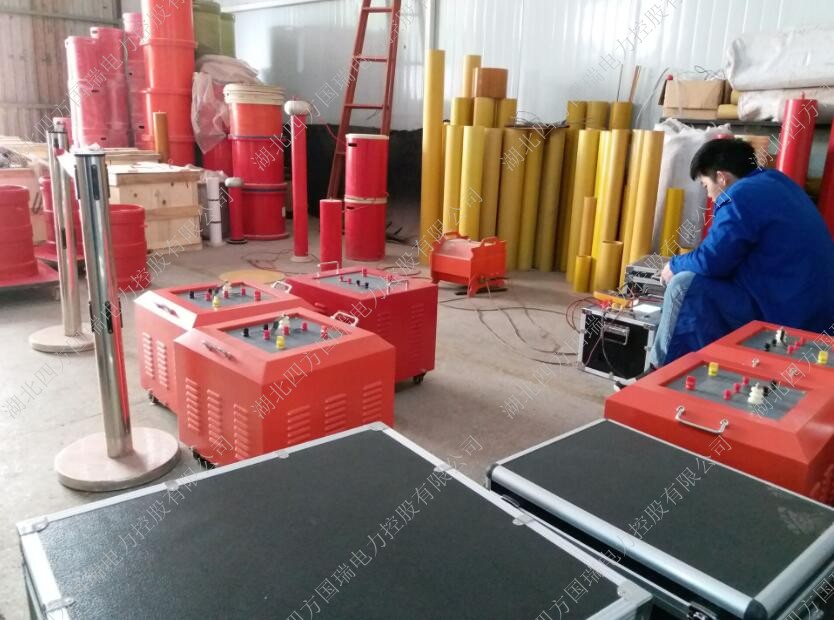

四方国瑞电力的变频串联谐振成套试验装置装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。
