谐振技术

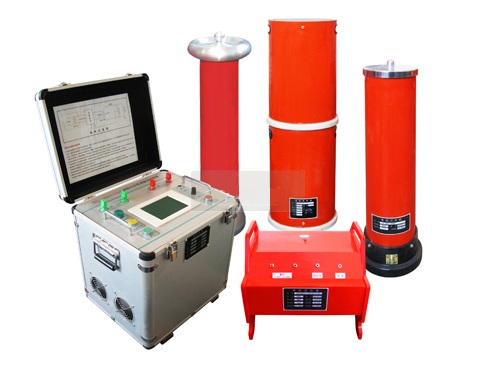

     电气设备变频串联谐振耐压装置，电缆耐压串联谐振装置，调感式变频谐振耐压装置，直流高压发生器 超低频高压发生器SFYDJ系列油浸式试验变压器谐振技术，四方国瑞电力是串联谐振装置的生产厂家，30年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找串联谐振就选四方国瑞电力。含有电感、电容和电阻元件的单口网络，在某些工作频率上，出现端口电压和电流波形相位相同的情况时，称电路发生谐振。能发生谐振的电路，称为谐振电路。谐振技术可以用于电路元件参数测试，用谐振电路测量电路元件参数的方法称为谐振测试法。谐振测试法就是根据谐振回路的谐振特性建立起来的测电路元件参数的方法。谐振技术应用到开关电源中时，可根据各电源的拓扑结构的特点，再结合设计者的要求（是否要让电感中的电流经过一定时间后为零，再关断器件），采用几种构造出相应的电路，得到相应的谐振变换器。开关断开时，二极管D续流。当开关Sr闭合后，iLr线性上升，续流二极管D中的电流则线性下降。当iLr=Io时，二极管D截止。Cr开始通过Lr和D2充电。此时，Cr和Lr串联谐振。在iLr上升到最大值后再下降到I0后，D2截止（受反压）。经过一个恒定阶段后，开关Sr1导通，Cr开始放电，iLr逐渐减小至零并变负。如果在过零点关断开关Sr，损耗将为零。这就是我们要得到的零电流关断电源。S1和S2均关断时，续流二极管D导通。开通S2，于是Lr中的电流线性增加经过一段时间达到Io。此时，续流二极管D截止，Lr和Cr开始谐振，Cr两端的电压逐渐下降，经过一段时间降为零，在此时D1导通，谐振电流线性下降。如果在这个期间开通S1，实现的是零电压开通。接着，谐振电流继续下降，当下降到Io时D1截止。由于S1已经开通，ir仍将继续下降直至零。关断S2，即以零电流关断，损耗为零。谐振技术在实际中的应用还有很多，比如：谐振电路在器件中的运用，低通滤波器，高通滤波器，带通滤波器，带阻滤波器，振荡器，倍压器，冲放电电路等等，我们可以相信，随着科学技术的发展，谐振电路在我们生活中还会有越来越重要的作用。
