变压器绕组变形测试仪的研制及应用

发布日期：2017-04-16　点击：2149次

                   变压器绕组变形测试仪的研制及应用

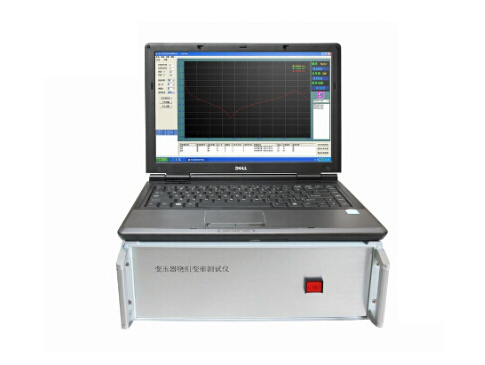

SFRB-R 变压器绕组变形测试仪

• 完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断
• 参考标准：GB50150-2006,DL/T849.6-200适用于63kV～500kV电力变压器的内部结构故障检采集控制采用高速、高集成化微处理器成品电路板,表面有特殊处理，具有抗水和有害气体污染

SFRB变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的因此每个线圈的频域特征响应也随之确定，

对应的三相线圈之间其频率图谱具有一定可比性。 变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，

就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的ZSRB变压器绕组频率响应测试仪，

就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。 变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，

根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。 对于运行中的变压器而言，

无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。

 变压器绕组变形频率响应测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

变压器绕组变形测试仪界面介绍及使用说明

变压器绕组变形频率响应测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断变压器设计制造完成后、

其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。

因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
       变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。

进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的HX021变压器绕组频率响应测试仪，就是这样一种新颖的变压器内部故障无损检测设备。

它适用于63kV～500kV电力变压器的内部结构故障检测。
       变压器绕组变形频率响应测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，

进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。 对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。

当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。

       变压器绕组变形频率响应测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

一、测试软件界面介绍
       本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，

可不连接和启动主测量单元，只启动计算机就可完成;计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。
       注意：第一次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要3分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。
       （1）菜单栏
       进入软件，左上方即为菜单栏，分别有“系统”、“查看”和“设置”三个下拉菜单。下面分别介绍各个下拉菜单的具体功能。
       1．系统
       1.1 开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。
       1.2 波形分析报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。
       1.3 连接USB，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。
       1.4 自校，对本仪器进行自我校准，一般仪器出厂前已经校准完毕，所以不建议使用本项目。（此项目有密码保护，不必担心会误操作。）
       1.5 退出系统，使用完毕可以选择此项目离开。
       2．查看
       2.1 X轴平均坐标系，此项目只在分析历史曲线时候有效，使用后，历史测试曲线的频率点分布采用均匀分布情况。
       2.2 X轴对数坐标系，此项目只在分析历史曲线时候有效，使用后，历史测试曲线的频率点分布采用对数分布情况。
       2.3 恢复到原始X轴坐标，此项目只在分析历史曲线时候有效，历史曲线分析的时候可以对曲线进行局部放大查看，使用此项目后，曲线会恢复到原始坐标系的状态。

• •
