       三倍频发生器概述 工作原理 技术参数 使用方法

•
• • 采用三芯五柱结构
  • 操作简单、性能可靠
  • 稳定，有效
  • 执行标准:DL/T848-2004
    变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。

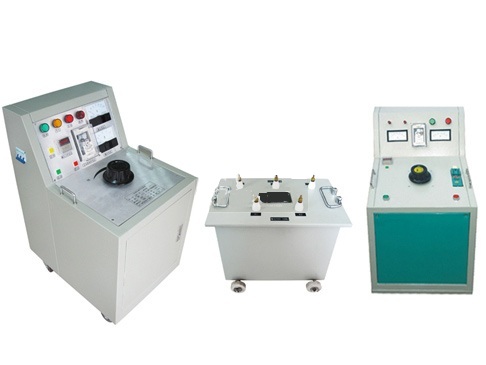

    SFSBF-81三倍频发生器是中试为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。
    1、采用了三相五柱式结构，工艺简单，并减小了变压器本体内部阻抗及漏磁损耗，提高了发生器的效率。
    2、重量、体积均小于传统的三个单相变压器组，并配有相应容量的控制箱，现场使用方便。
    3、本产品可作为变压器及相应容量电器作感应耐压试验或作短时运行的150Hz电源用。

    三倍频变压器操作说明

    一、概述
           本产品根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
    二、结构
           采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。
    三、指标
           输入电压:三相380V 50Hz 正弦波
           输出电压:0-300V 0-500V 0-1000V 150Hz
           波形失真:≤5%
           输出容量:3-50kVA
           空载运行时间:≤5分钟
           负载运行时间:40~60S
    四、操作说明
           1. 将试验所需的SBF三倍频、SBF操作箱（操作台）、互感器及电抗器按示意图所示的方法连接好；仔细检查，确保输入、输出、仪表接地线准确无误后，方可通电进行操作。此时三倍频的次级输出即为150Hz的三倍频电源。
           2. 接通电源，合上空开，将调压器的手轮旋至零位处，零位开关合上，此时电源指示灯及零位指示灯亮。按下启动按钮，接触器吸合，同时工作指示灯亮，并发出声光报警。
           3. 顺时针缓慢均匀旋转调压器的手轮，并密切注视仪表，当升到所需电压值时、应停止旋转，按下计时按钮，耐压时间到即发出声光报警，及时反向旋转手轮，直到调压器回到零位上。
           4. 试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，零位指示灯亮，此时调压器断电。
           5. 本装置设有过流保护，出厂时按额定输出电源80%整定，于小负载时，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。
           6. 此套试验设备带有多抽头的电抗器，当三倍频发生器带JCCI类型高压串级式电压互感器负载时，其电流由感性为容性，功率因素很低，因此，可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素。
    五、使用条件
           海拔高度：≤1000m
           环境温度：-10~+40℃
           相对湿度：≤95%
           周围无水蒸汽，腐蚀性气体及易爆炸性介质。
    六、装箱单
           1．SFSBF三倍频 1台
           2．SFSBF操作箱（台） 1台
           3．电抗器 1台（可选）
           4．产品说明书 1份
           5．产品合格证 1份
           注：对于小容量的三倍频变压器，SBF三倍频和SBF操作箱（台）可以做成一体。
