试验变压器实力NO.1品牌!
发布日期：2017-04-16 点击：3131次

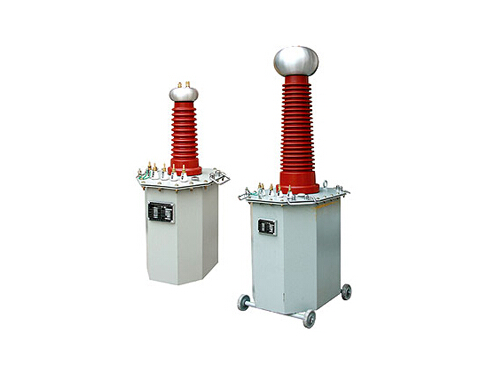

SFYDJ 试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。
本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。油浸式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
| 规格型号 | 容量(kVA) | 高压电压(kV) | 高压电流(mA) | 低压输入 | 变比(高/仪) | 温升℃(30分钟) | |
| 电压(V) | 电流(A) | ||||||
| SFYDJ/Y-3/10 | 3 | 10 | 300 | 200 | 15 |
100 |
10 |
| SFYDJ/Y-6/10 | 6 | 10 | 600 | 200 | 30 | 100 | 10 |
| SFYDJ/Y-40/80 | 40 | 80 | 500 | 400 | 1000 | 800 | 10 |
| SFYDJ/Y-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 |
| SFYDJ/Y-30/50 | 30 | 50 | 600 | 400 | 70 | 500 | 10 |
| SFYDJ/Y-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 |
| SFYDJ/Y-5/100 | 5 | 100 | 50 | 200 | 25 |
1000 |
10 |
| SFYDJ/Y-10/100 | 10 | 100 | 100 | 200 | 50 |
1000 |
10 |
| SFYDJ/Y-20/100 | 20 | 100 | 200 | 400 | 50 |
1000 |
10 |
| SFYDJ/Y-30/100 | 30 | 100 | 300 | 400 | 75 |
1000 |
10 |
| SFYDJ/Y-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 |
| SFYDJ/Y-20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 |
| SFYDJ/Y-30/150 | 30 | 150 | 200 | 400 | 70 | 1500 | 10 |
| SFYDJ/Y-50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 |
| SFYDJ/Y-100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 |
| SFYDJ/Y-50/200 | 50 | 200 | 250 | 400 | 125 | 2000 | 10 |
| SFYDJ/Y-100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 |
| SFYDJ/Y-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 |
| SFYDJ/Y-200/200 | 200 | 200 | 1000 | 400 | 375 | 2000 | 10 |
| SFYDJ/Y-300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 |
| SFYDJ/Y-50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 |
| SFYDJ/Y-100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 |
| SFYDJ/Y-150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
| SFYDJ/Y-200/300 | 200 | 300 | 667 | 400 | 500 | 3000 | 10 |
| SFYDJ/Y-300/300 | 300 | 300 | 3000 | 400 | 750 | 3000 | 10 |
如何选择试验变压器
选择试验变压器时，主要考虑以下几点：（1）电压。依据试品的要求，首先选用具有合适电压的试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。 （2）电流。试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容。 （3）容量。根据试验变压器输出的额定电流及额定电压，便可确定试验变压器的容量，即P=UnIn。 根据部颁标准规定，我国试验变压器的电压等级有：5、10、25、35、50、100、150、300kV等；容量等级有：3、5、10、25、50、100、150、200kVA等。 由计算结果，查部颁标准即可选出所需要的试验变压器。如有特殊要求，一般可向制造厂订购特殊规格的试验变压器。例如：配电变压器的电压等级和容量是10kV、1000kVA，碰到的试品又基本上是10kV的，就可选择50kV、5kVA的试验变压器，因为10kV、1000kVA的配电变压器的出厂试验电压为35kV，交流试验电压为30kV；同时又可满足10kV绝缘子以及高压开关柜的试验（试验电压为42kV）和10kV电缆的直流试验（直流电压为60kV，对应的交流电压为42.83kV）的要求。在试验容量方面，一台10kV、1000kVA的被试变压器，其充电时的电容电流在30~35kV试验时约为80~110mA，因为35kV×110mA<5kVA，因此5kVA能满足要求。又如一台35kV、2000~4000kVA的变压器，当试验电压在72~85kV时的电容电流约为150~260mA，6000~8000kVA的约为300~420mA，10000kVA的约为800~1000mA等，此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为，试验变压器容量为被试品（电力变压器）容量的5‰。
油浸式试验变压器的产品结构
SFSB系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。四方国瑞电力研制的油浸式试验变压器的产品结构如下试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。四方国瑞电力客服服务中心：027-61903638，我们将尽快安排电力工程师为您及时解答！
