怎么串联谐振又称电压谐振？

发布日期：2017-04-11　点击：2434次

怎么串联谐振又称电压谐振？


四方国瑞电力相关产品电气设备变频串联谐振耐压装置电缆耐压串联谐振装置调感式变频谐振耐压装置直流高压发生器超低频高压发生器SFYDJ系列油浸式试验变压器串联谐振又称电压谐振？

四方国瑞电力是串联谐振装置的生产厂家，30年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找串联谐振，就选四方国瑞电力。在电阻、电感和电容的串联电路中

，出现电路的端电压和电路总电流同相位的现象，叫做串联谐振。串联谐振的特点是：电路呈纯电阻性，端电压和总电流同相，此时阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，

因此串联谐振也称电压谐振。在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要避免串联谐振。串联谐振，电路的整体阻抗为0欧，那么串联谐振的整体阻抗为R的阻值。

 这时候电路的电流等于U/R。而由于串联，流过阻容感的电流式相同的，那么电感上的电压为感抗乘电流，电容上的电压幅值和电感上相同。 我们把R减小，那么电流就会加大，电阻为0的话

，理论上电流等于无穷大，那么电感电容上的电压也都分别是无穷大。串联谐振电路发生谐振时，电流与电压同相位，电流达到最大，电容器和电感上的电压分别等于外加电压的Q倍，

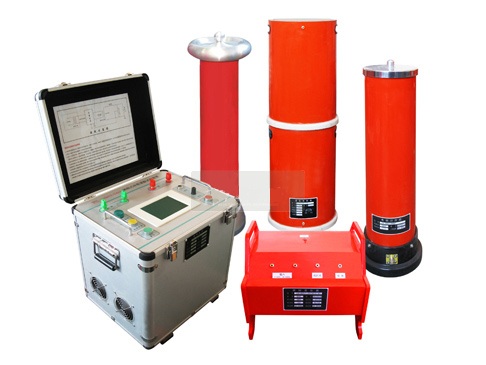

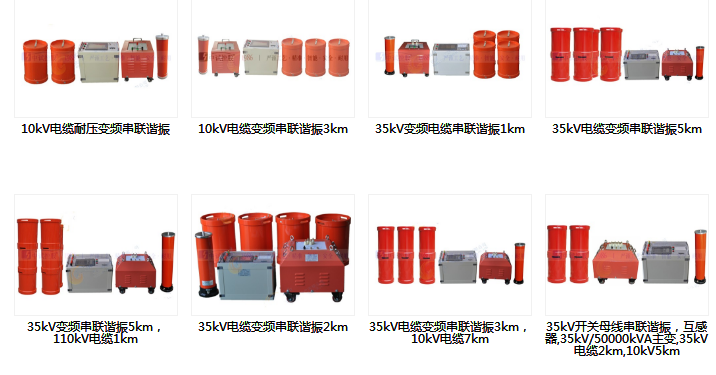

所以串联谐振又称电压谐振。湖北四方国瑞电力串联谐振主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。

其基本原理是采用可调节（30--300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。由于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大、且大电流的工作电源现场不易取得

，因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低，重量减轻，便于使用和运输。初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。因此现在大多采用变频谐振，

可以得到更高的品质因数（Q值），并具有自动调谐、多重保护、以及降低噪音、灵活的组合方式、单件重量轻等优点。
