武汉继电保护测试仪-四方国瑞权威厂家
发布日期：2017-03-14 点击：1893次
的过程中，必须要有比较认真的态度，这是非常关键的。有些公司的发展，他们对这些情况的考虑不到位，那么就会直接影响到了未来的进步，也会影响到外界的认可。
认真的对待设备清单，这是进行资质等级评价的前提。公司想要得到更多人的认可，那么必须要提高自身的资质等级，从多个角度来正确的认识，并且做好相应的准备，在申报的过程中会更顺利，等级得到提升之后，也会得到更多人的认可。
，还要关注对设备的选择。同一个种类的设备有很多，在选择的过程中，必须要找到质量比较好，而且相对来说非常不错的设备，这样才可以带来更多的保障。公司能够关注这些情况，那么对今后来说会有好处。
武汉继电保护测试仪（四方国瑞权威）厂家：http://www.electricitys.com/cp_show_3629.html

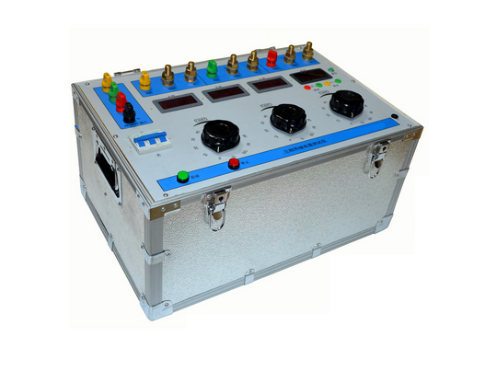

SFJB -108型继电保护试验箱采用了高导磁调压升流装置，因而具有功率大、电流高、性能稳定等特点。采用高精度互感器及数字仪表，使测量更为精确。可满足电压、电流、时间、中间、信号、反时限等单元件继电器校验及整组试验。并可作电流互感器伏安特性和变比测试，实为电力行业专业人员的得力工具。
精度高、性能稳定、交直流测量为真有效值。
时间测量功能齐全、可满足用户带电位的要求。
输出电流、电压带负载能力强。
1、输入：AC50HZ 220V 2KVA
2、输出：AC 0～250V （≥10A）
0～200A （≤12V）
0～50A （≤36V）
0～10A （≤36V）
0～500mA （≤12V）
DC 0～300V （≤8A）
0～10A （≤12V）
0～1A （≤12V）
3、时间测量：0.001～99.999S
4、电压测量：0～199.9V（0.5级）
5、电流测量：0～1A～10A～50A～200A（0.5级）
6、外型尺寸：470mm×240mm×310mm（改进型）
7、重量：28KG
使用仪器前，对仪器应进行全面检查，以确保仪器是否处于正常工作状态。若仪器不正常，应及时与厂家联系。进行检查时，仪器与外部设备应无任何连接线，检查步骤如下：
1、检查仪器外观是否有损，仪器内部是否有异常声响，仪器各旋钮、接线端子及螺丝是否有松动。
2、检查供电电源的可靠性，用万用表测量电源电压，以避免因工作电压超出正常范围造成仪器损坏。将调压器调节旋钮逆时针旋至最小。
3将仪器接到符合要求的交流电源上、合上电源总开关，此时电压、电流表头应为亮态，打开秒表电源、秒表亮灭正常。旋转“输出显示选择”开关，输出状态指示灯应按顺序变化。
250V 50A 200A 10A 500mA
（10A） （36V） （12V） （36V） （12V） *
① ② ③ ④ ⑤ ⑥
AC
○ ○ ○ ○ ○ ○
1、交流电压输出：
交流电压0～250V（10A）输出时，从①与⑥之间输出，此时显示选择应切至“①”指示灯亮，顺时针旋转调压器旋钮调至所需要的电压。
2、交流电流输出：
（1）交流电流0～200A（12V）输出时，从③与⑥端子之间输出，此时显示选择应切至③指示灯亮，合上“交流输出”开关，顺时针旋转调压器旋钮调至所需要的电流。
（2）交流电流0～50A（36V）输出时，从②与⑥端子之间输出，此时显示选择应切至②指示灯亮，操作方式同上。
（3）交流电流0～10A（36V）输出时，从④与⑥端子之间输出，此时显示选择应切至④指示灯亮，操作方式同上。
（4）交流电流0～500MA（12V）输出时，从⑤与⑥端子之间输出，此时显示选择⑤指示灯亮，操作方式同上。
注：当输出交流量时，切勿同时输出两个交流量。
3、直流输出回路：
⑦ ⑧ ⑨ ⑩
DC
○ ○ ○ ○
300V 10A 1A ┷
（1）直流电压0～300V输出时，从⑦与⑩之间输出0～300V电压，此时显示选择应切至“300V”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针旋转调压器旋钮调至所需要的电压。
（2）直流电流0～10A输出时，从⑧与⑩端子之间输出，此时显示选择应切至“10A”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针旋转调压器旋钮调至所需要的电流。
（3）直流电流0～1A输出时，从⑨与⑩端子之间输出，此时显示选择应切至“1A”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针旋转调压器旋钮调至所需要的电流。
4、时间测量回路：
（1）仪器内置5位数量电秒表，电秒表可用试验箱内部启动，也可外部启动，即可设置为单边触发，也可设置为双边触发。当内部启动时，按下试验箱任意一个“输出控制”开关，仪器即可启动秒表，通过被试装置动作接点至仪器面板“停表”端子，当被试装置动作，秒表停止。
1、电压继电器吸合及释放试验
先将仪器处于准备状态，被试继电器接至对应输出电压端子上（即AC400V（5A）和*端），按下“交流输出”，缓慢调节调压器，使输出电压平稳上升至继电器吸合时，记录吸合电压，再反方向调节调压器至继电器释放，记录下释放电压，据此可算出被试继电器的返回系数。如被试继电器为过电压继电器，则反方向进行。
2、电流继电器整定值试验
将被试继电器从线路上解除，接至本仪器电流输出端子上，拨动“输出显示选择”选到合适的电流档位，按下“交流输出”，缓慢调节调压器至继电器动作，记下电流表所显数值，判断继电器动作情况。
3、时间继电器延时时间测试
将被试断电器接至直流输出端子上，直流电压档位选择正确，打开“交流输出”和“直流输出”开关，缓慢调节调压器至额定动作值，然后关断“直流开关”，打开秒表并复位，“单/双”开关打在“双”位置，“内启/外启”至“内启”侧，将被试断电器延时动合触点接至“停表”端子上，按下“直流输出”开关，电压输出，同时秒表启动，待延时时间到后，秒表计数停止，此时秒表所显数字即为该时间继电器的延时闭合时间，若要测延时释放时间则原理同前，实际操作相反。
4、CT伏安特性测试
11 12
伏安变比电流接入
将“输出显示选择”开关置“①”指示灯亮，将端子⑥与12短接，输出从①11端子连接到电流互感器二次侧，这样就可以作部分CT的伏安特性试验。若需要高电压，可使用我公司伏安特性测试仪或在此仪器基础上提高电压输出。打开“交流输出”开关，缓慢调节调压器，观察“输出显示V/A”表头（即电压值）和“输入电流显示（A）”（即电流值）表头，分别记录下几组数据（注意：每次测量的全过程不允许回调调压器，调至高电压大电流时，时间要短），根据测量的数据，测绘出伏安特性曲线。
5、CT变比测试
将电流置“AC0-200A”档位，将输出端子③⑥对应接至CT一次侧，CT二次侧接面板“交流电流接入”端子，从“输出显示V/A”表头读出CT一次电流，从“输入电流显示（A）”表头读出CT二次电流，调节调压器可测试200A/5A以下CT变比。
1、禁止在电压、电流输出端子上反接入电压、电流；
2、通电前首先检查调压器是否接好并调回零位，电源开关应在“关”位，输出控制开关应在关断位置，输出端子上应无低阻负载；
3、确定被试继电器类型后，转换“输出显示选择”开关旋钮，选定输出状态，再将被试断电器线圈接到对应输出端子上。
七、设备配套
1、试验箱主机1台
2、试验线1套
3、试验箱技术说明书1份
4、合格证出厂报告各一份
本试验箱自出厂之日起12个月内，用户按本说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新品；非因产品质量问题而导致损坏，我厂负责保修，适当核收修理费用。
