地网接地电阻测试仪测试原理

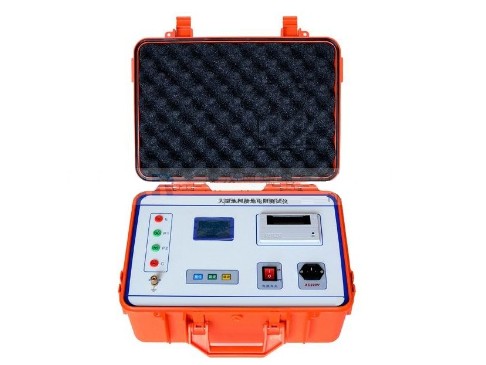

       本仪器（SFDW-III大型地网接地电阻测试仪）采用电压电流法测量地网的接地电阻值，布线方式采用三极法。

       地网接地电阻测试仪内部结构如图1所示。异频电源可输出频率为45Hz和55Hz的测试电流，通过仪器面板上的E、C两个端子输出，其输出频率受微电脑系统控制。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。两滤波器用于滤除干扰信号，只允许有用信号通过，其输出送给A/D转换器（模/数转换器）。A/D转换器将电压和电流模拟信号变换为数字信号后送给微电脑系统。微电脑系统对取得的电压电流数据再进行数字滤波以进一步抑制干扰，然后计算出电压V和电流I,最后计算出接地电阻值R=V/I。这样，通过硬件滤波器和软件滤波器后，信噪比大大提高，干扰得到有效抑制，因此测量结果稳定可靠。测量结果通过液晶屏显示，也可通过微型打印机打印出来。

大地网接地电阻测试仪的操作步骤

湖北四方国瑞电力研制的大地网接地电阻测试仪的操作步骤如下：
        1、首先检查用于试验的电流线、电压线和地网线是否有断路现象（用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。
        2、电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的4~5倍。
        3、电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上。
        4、将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
        5、检查连线无误后，给仪器接上AC220V/50Hz电源，对仪器进行通电。
        6、按测量键，开始测量
        7、仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）。
        8、关掉仪器电源后，拆除连线，测试过程结束。
