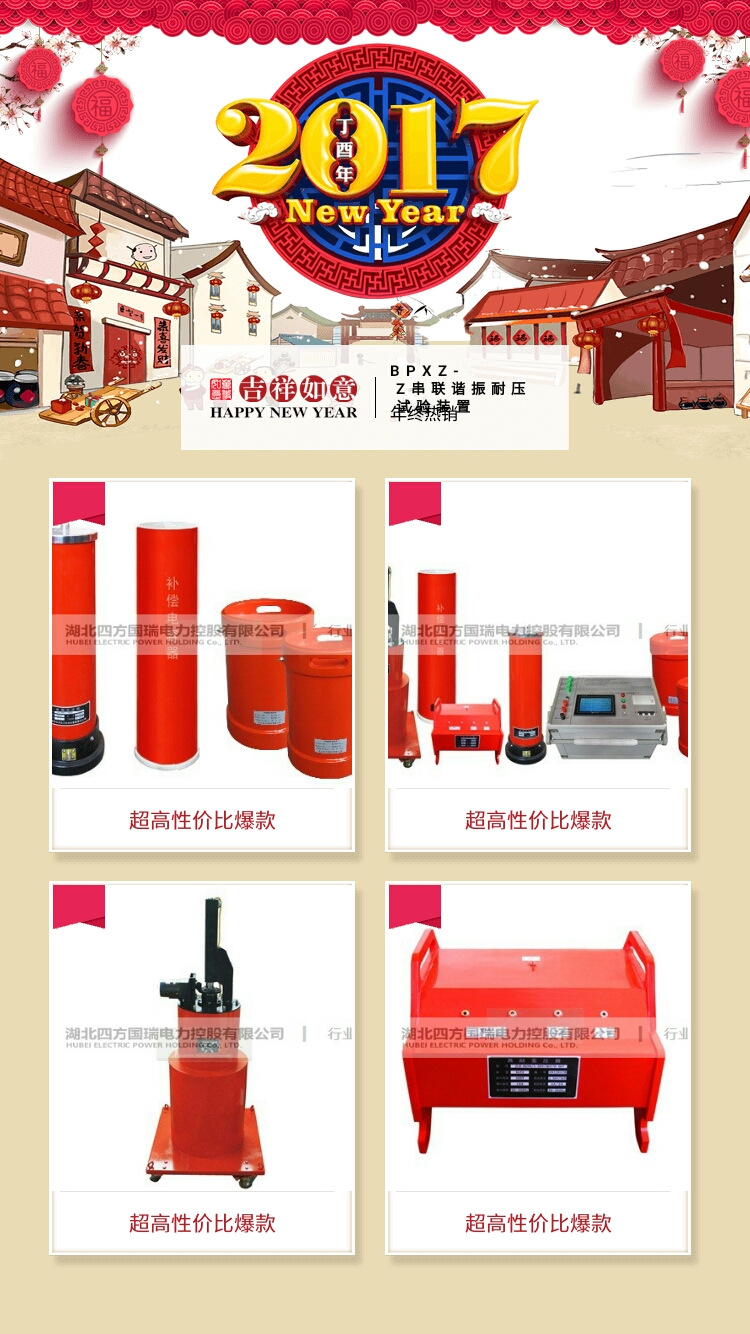

    BPXZ-Z串联谐振耐压试验装置2017升级版

    发布日期：2016-12-31　点击：1894次

    产品参数

    技术指标：

    额度输出电压 0～220kV(AC有效值)及以下
    输出频率 30～300Hz
    谐振电压波形 纯正弦波，波形畸变率≤1.0%
    满负载工作时间 连续工作时间60min
    系统品质因素 最大负载下≥20
    频率调节细度 0.1Hz
    不稳定度 ≤0.01%
    工作电源 单相220V或三相380V±10%，工频50Hz±5%
    35kV及以下电缆耐压装置配置表：
    产品型号名称 控制箱 电抗器(干式) 励磁变(干式) 分压器 适用范围
    BPCX-DL44/22 2.5kW 1A/22kV二台 2.5kVA/1kV 25kV 10kV电缆≤1km
    BPCX-DL88/22 4kW 2A/22kV二台 4kVA/1kV 25kV 10kV电缆≤2km
    BPCX-DL132/22 6kW 2A/22kV三台 6kVA/1/3kV 60kV 10kV电缆≤3km
    35kV电缆≤1km
    BPCX-DL176/22 7.5kW 2A/22kV四台 7.5kVA/1/3kV 60kV 10kV电缆≤4km
    35kV电缆≤1km
    BPCX-DL264/22 10kW 2A/22kV六台 10kVA/1/3kV 60kV 10kV电缆≤6km
    35kV电缆≤2km
    BPCX-DL330/22 15kW 2.5A/22kV六台 15kVA/1/3kV 100kV 10kV电缆≤8km
    35kV电缆≤2km
    BPCX-DL640/32 25kW 2.5A/32kV八台 25kVA/1/3/5kV 200kV 10kV电缆≤10km
    35kV电缆≤4km
    110kV电缆≤1km
    110kV及以上电缆耐压装置配置表：
    产品型号名称 控制柜 电抗器(油浸式) 励磁变(油浸式) 分压器 适用范围
    BPCX-DL1300/130 50kW 5A/130kV二台 50kVA/3/5kV 150kV 35kV电缆≤2km
    110kV电缆≤2km
    BPCX-DL2600/130 100kW 5A/130kV四台 100kVA/3/5/10kV 220kV 35kV电缆≤3km
    110kV电缆≤3km
    220kV电缆≤1.5km
    BPCX-DL3200/220 160kW 4A/220kV四台 160kVA/5/10kV 160kV 110kV电缆≤5km
    220kV电缆≤3km
    BPCX-DL6400/220 320kW 8A/220kV四台 320kVA/5/10kV 320kV 110kV电缆≤10km
    220kV电缆≤5km
    500kV电缆≤1km
    串联谐振的相关知识BPCX-DL电缆耐压试验装置2017升级版
    一、定义
           在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC＝XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。
    二、危害性
           发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。
           品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中，串联谐振将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。
           在R-L-C串联电路中，出现线路端电压和电流同相位的现象叫串联谐振。
        湖北四方国瑞电力生产工频串联谐振升压装置(CVT校验用)、工频交流耐压谐振装置、变频谐振耐压试验装置，广泛用于各种高压交联电缆、变压器、发电机、GIS开关、电动机等设备的交流耐压试验。该装置拥有多项关键的国家专利技术，加上引进的部分国际先进技术，设备整体达到了国际先进水平。全傻瓜式操作，全自动试验。
    串联谐振电源产品使用中的注意事项
           1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
           2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
           3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
           4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。
           5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。
      湖北四方国瑞电力，是专业生产串联谐振装置的厂商。其串联谐振产品稳定性、可靠性高，自动调谐功能强大，支持多种试验模式，系统人机交互界面友好，保护功能完善。
    串联谐振变压器故障原因及排除
           1、风扇不能启动：
           急停、故障保护、失谐保护后，没有按“故障复位”；
           内部温度过高，功率元件热保护；
           排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。
           2、自动调谐不能完成，找不到谐振点：
          （1）现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
           原因：回路接地不好，试验回路接线错误，装置某一仪器开路
           排除方法：检查接地装置可靠，接地连接线是否有断开点；
    检查励磁变压器的高低压线圈的通断；
    检查每一只电抗器的通断；
    检查分压器的信号线的通断；
    检查分压器的高低压电容臂的通断；
    装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
           （2）现象：调谐曲线是一条曲线，有较低的尖峰；
           试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
           原因：电抗器与试品电容量不匹配，没有准确找到谐振点；
    试品损耗较高，系统Q值太低；
    励磁变压器高压输出电压较低；
           排除方法：将补偿电容器并接入试验回路，加大回路电容量；
    尽可能将多只电抗器串联，提高回路电感量；
    提高励磁变压器的输出电压；
    干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
           如果上述操作全部处理完后，依然不能解决问题，请和中试电科厂家联系，不可自行拆卸仪器！
